Paramètres de gain - Gain de boucle Kg : ce paramètre définit le niveau général de gain de boucle de
l'algorithme PID pour le point de consigne AVR. La plage de valeurs autorisées est comprise entre 0 et
1 000, par incréments de 0,1.
Gain FCR et gain FVR
Les fonctions de l'onglet Gain FCR sont représentées dans la Figure 4-19 et décrites dans les
paragraphes suivants. L'onglet Gain FVR comporte les mêmes paramètres et n'est pas illustré dans le
présent document. Les descriptions des paramètres suivants de l'onglet Gain FCR s'appliquent
également à l'onglet Gain FVR.

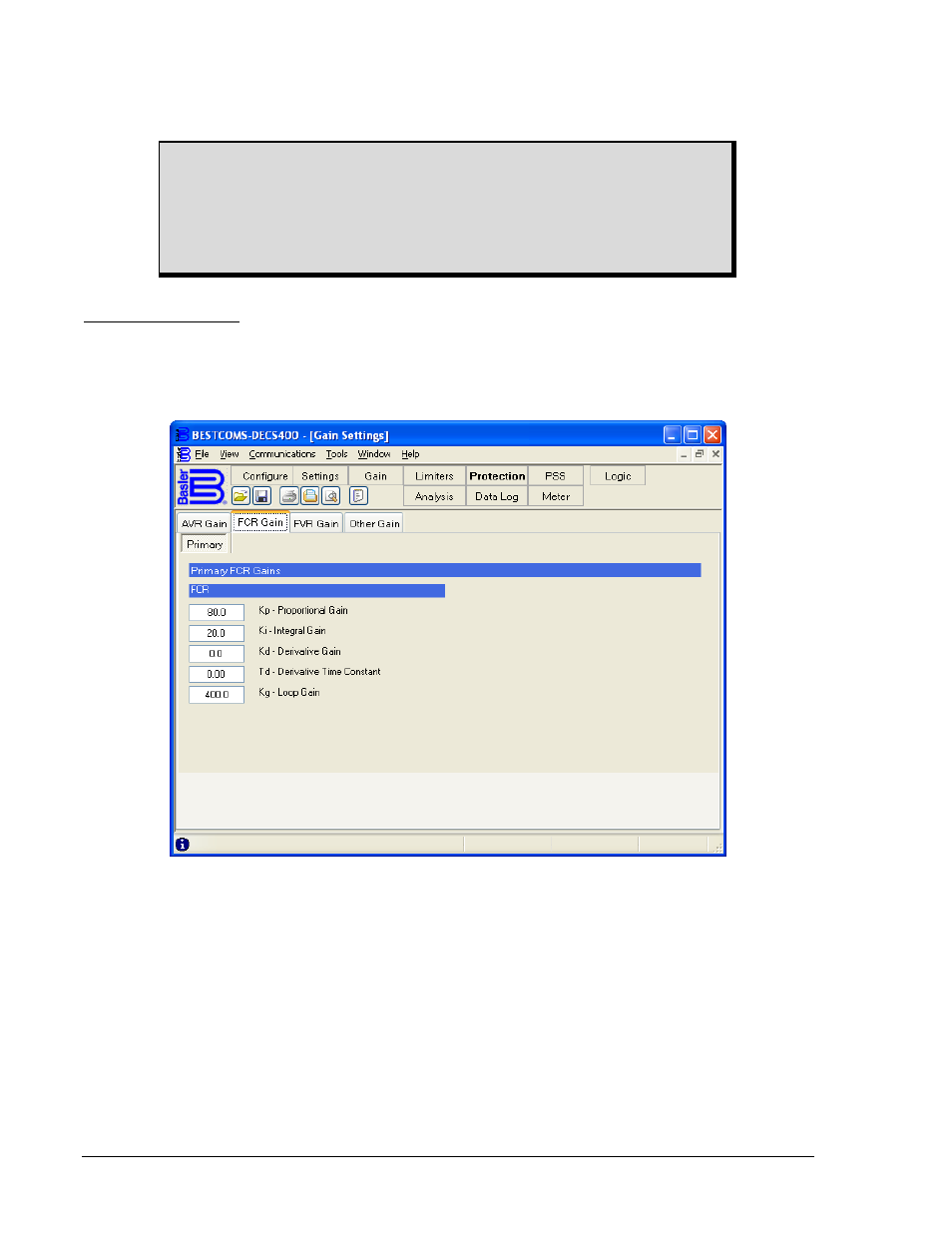

Figure 4-19. Écran Paramètres de gain, onglet Gain FCR
FCR - Gain proportionnel Kp : ce paramètre permet de sélectionner le paramètre de stabilité de constante
proportionnelle (Kp). Le système DECS-400 fournit une valeur de sortie qui est équivalente au paramètre
Kd multiplié par l'erreur entre le point de consigne du courant et le courant d'excitation réel. La plage de
valeurs autorisées est comprise entre 0 et 1 000,0, par incréments de 0,1.
Lors de l'ajustement du gain proportionnel, les règles suivantes doivent être prises en compte. Si la
réponse transitoire présente une crête de dépassement trop importante, la valeur Kp doit être abaissée.
Si la réponse transitoire est trop lente ou si elle présente une crête de dépassement très faible, il faut
augmenter la valeur Kp.
FCR - Gain intégral Ki : ce paramètre permet de sélectionner le paramètre de stabilité de constante
intégrale (Ki). Le système DECS-400 fournit une valeur de sortie qui est équivalente au paramètre Ki
multiplié par l’intégrale de l'erreur entre le point de consigne du courant et le courant d'excitation réel. La
plage de valeurs autorisées est comprise entre 0 et 1 000,0, par incréments de 0,1.
ATTENTION
Les valeurs de PID calculées ou définies par l'utilisateur doivent être
implémentées seulement une fois que l'utilisateur a vérifié qu'elles étaient
appropriées à l'application. Des valeurs PID incorrectes peuvent avoir une
incidence négative sur la performance du système ou endommager
l'équipement.
