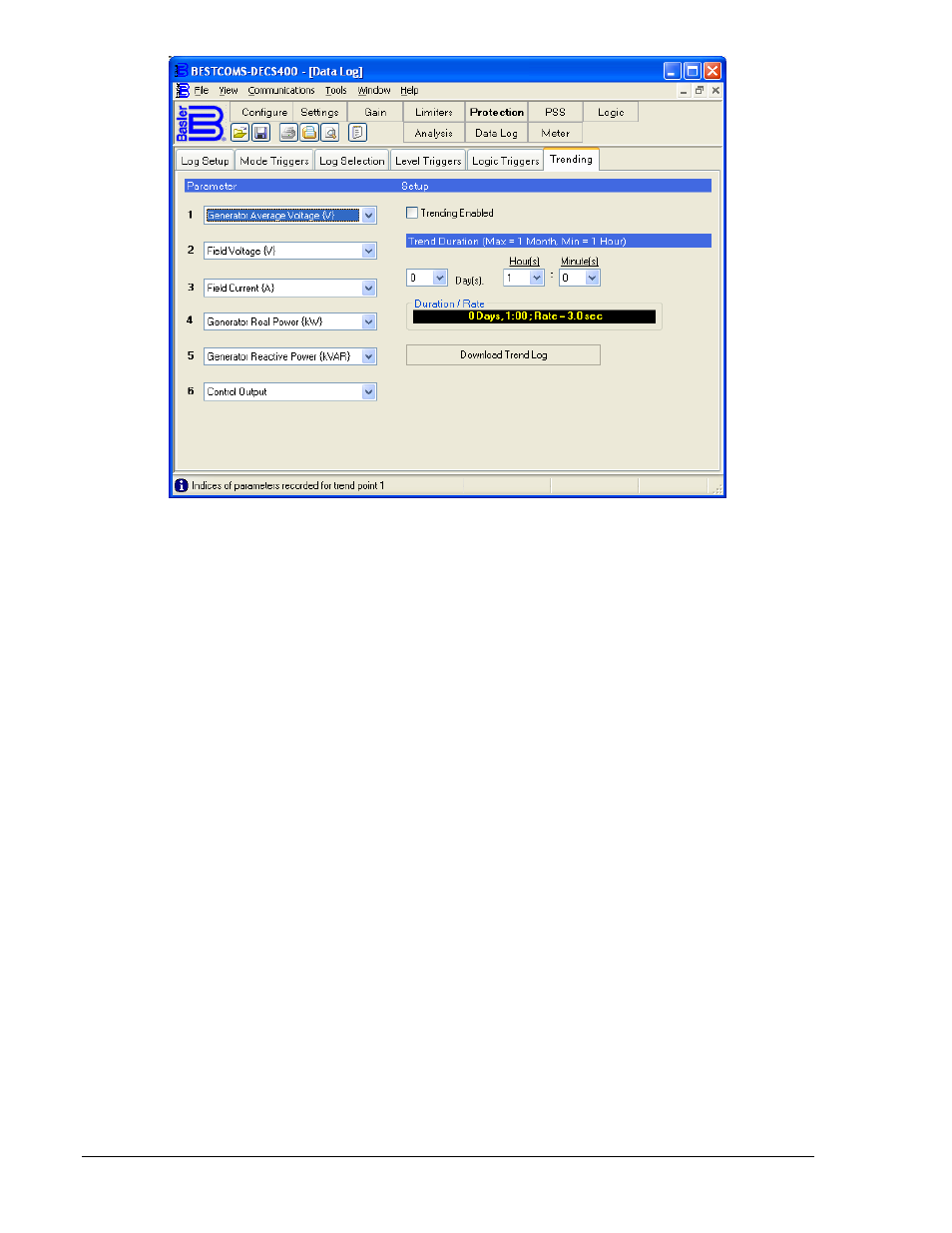

Figure 4-51. Écran Historique, Onglet Analyse de tendance
Analyse
Cliquez sur le bouton Analyse de la barre d'outils pour afficher l'écran Analyse.
L'écran Analyse permet d'effectuer et de surveiller les tests PSS et AVR en ligne. Deux courbes de
données sélectionnées par l'utilisateur peuvent être générées et les données consignées peuvent être
stockées dans un fichier pour être examinées ultérieurement. Les contrôles et indications de l'écran
Analyse sont représentés dans la Figure 4-52 et décrits dans les paragraphes suivants.
Bouton Enregistrer : ce bouton permet d'enregistrer les graphiques dans un fichier.
Bouton Ouvrir : ce bouton permet d'accéder aux graphiques DECS-400 enregistrés avec l'extension de
fichier .dg4.
Bouton Imprimer : ce bouton permet d'afficher un écran d'aperçu d'impression puis d'imprimer des
graphiques.
Graphique 1 : lorsque ce bouton est enfoncé, le graphique 1 est affiché dans l'écran Analyse. Lorsqu'il est
relevé, seul le graphique 2 est affiché.
Graphique 2 : lorsque ce bouton est enfoncé, le graphique 2 est affiché dans l'écran Analyse. Lorsqu'il est
relevé, seul le graphique 1 est affiché.
Démarrage/Arrêt : ce bouton permet de démarrer et d'arrêter l'acquisition des points de données pour les
graphiques. Ce bouton est intitulé Démarrage lorsque la génération de graphique est arrêtée et Arrêt
lorsque la génération de graphique est active.
Effacer : ce bouton permet d'effacer les points de données affichés dans les graphiques.
Temps dans le graphique : ce paramètre permet de sélectionner le temps total durant lequel les points de
données sont accumulés sur le graphique. Lorsqu'un paramètre temporel différent est sélectionné, les
coordonnées numériques sur l'axe des x sont automatiquement modifiées pour maintenir un intervalle de
16 667 millisecondes entre les points. Un paramètre horaire de 200 ms, 516 ms, 1,03 s, 2,08 s, 4,16 s,
8,33 s, 16,67 s ou 33,33 s peut être sélectionné.
Défilement du graphique : ce bouton permet d'afficher la zone de paramètre Point de départ de l'axe des
x qui indique la plage de valeurs autorisées pour le point de départ de l'axe de x et accepte un nombre
représentant un point de départ du défilement selon l'axe des x.
Agrandir/restaurer : ce bouton permet d'agrandir l'écran Analyse à la taille plein écran et de le restaurer à
sa taille normale par défaut.
