92
Usinag
e sur la f
ace fr
ontale

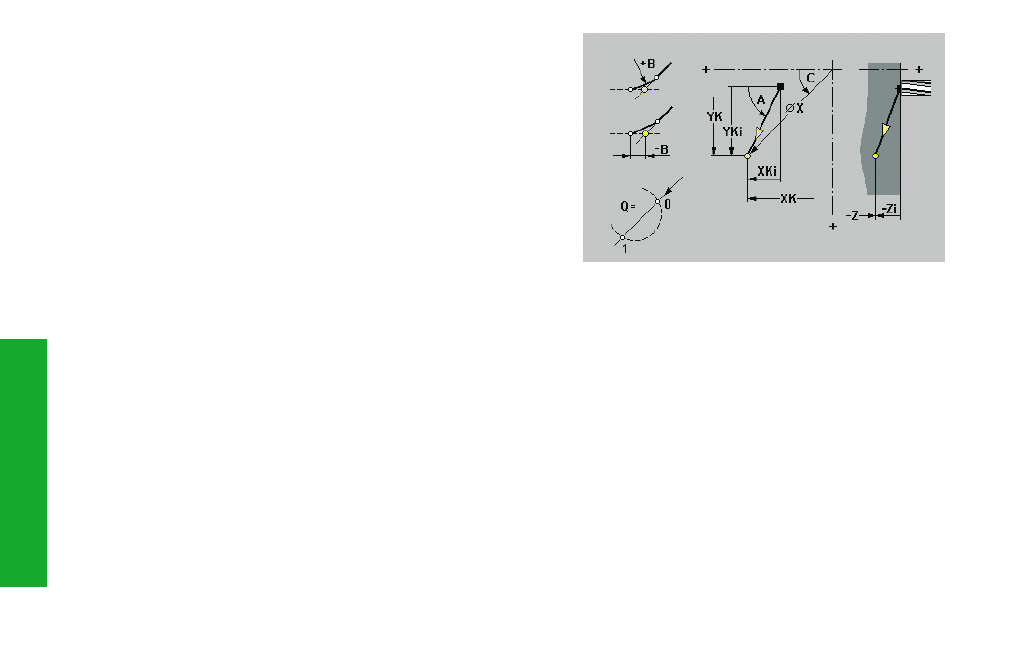

Droite sur face frontale G101
Géométrie: G101 définit une droite sur un contour situé sur la face
frontale.
Paramètres
X:
Point final (cote de diamètre X)
C: Angle final – direction angulaire: cf. figure d'aide
XK, YK: Point final (en coordonnées cartésiennes)
A: Angle par rapport à l'axe XK positif
Q: Point d'intersection – par défaut: Q=0
• Q=0: point d'intersection proche
• Q=1: point d'intersection éloigné
B: Chanfrein/arrondi
• B pas d'introduction: raccordement tangentiel
• B=0: pas de raccordement tangentiel
• B>0: rayon de l'arrondi
• B<0: largeur du chanfrein
Usinage: L'outil se déplace de manière linéaire, en avance d'usinage,
jusqu'au „point final".
Paramètres
X:
Point final (cote de diamètre X)
C: Angle final – direction angulaire: cf. figure d'aide
XK, YK: Point final (en coordonnées cartésiennes)
Z: Point final (passe)
