Cycles de fraisage

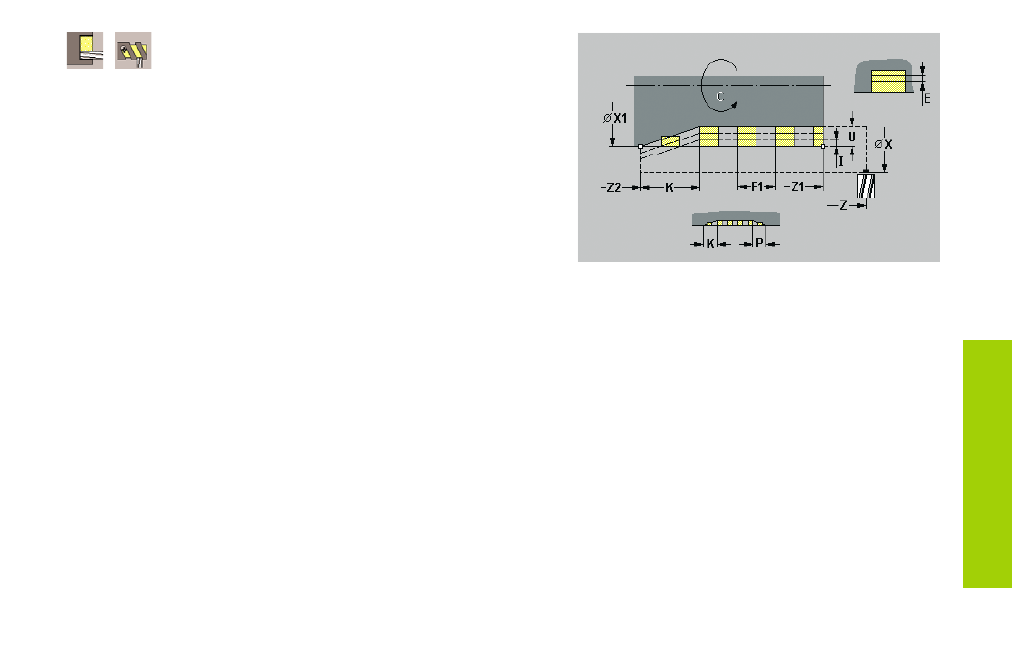

Fraisage d'une rainure hélicoïdale
Le cycle fraise une rainure hélicoïdale à partir du point „Z1“ jusqu'à
„Z2“. „C1“ définit la position du début de la rainure. Avec „P“ ou „K“,
vous définissez une rampe au début/à la fin de la rainure. La largeur
de la rainure correspond au diamètre de la fraise.
La première passe est exécutée avec „I“ – La MANUALplus calcule
les autres passes de la manière suivante:
passe actuelle = I * (1 – (n–1) * E)
n: nième passe
Réduction de l'avance jusqu'à ‡ 0,5 mm. Par la suite, chaque passe
est effectuée avec 0,5 mm.
Remarques relatives aux paramètres du cycle:
C1:
Angle initial
X1:
Diamètre
Z1, Z2:
Point de départ/point final de la rainure
F1:
Pas de vis
P, K:
Longueur d'approche/de sortie
U:
Profondeur de la rainure
I:
Passe max.
E:
Réduction profondeur de coupe
