Cycles de filetage

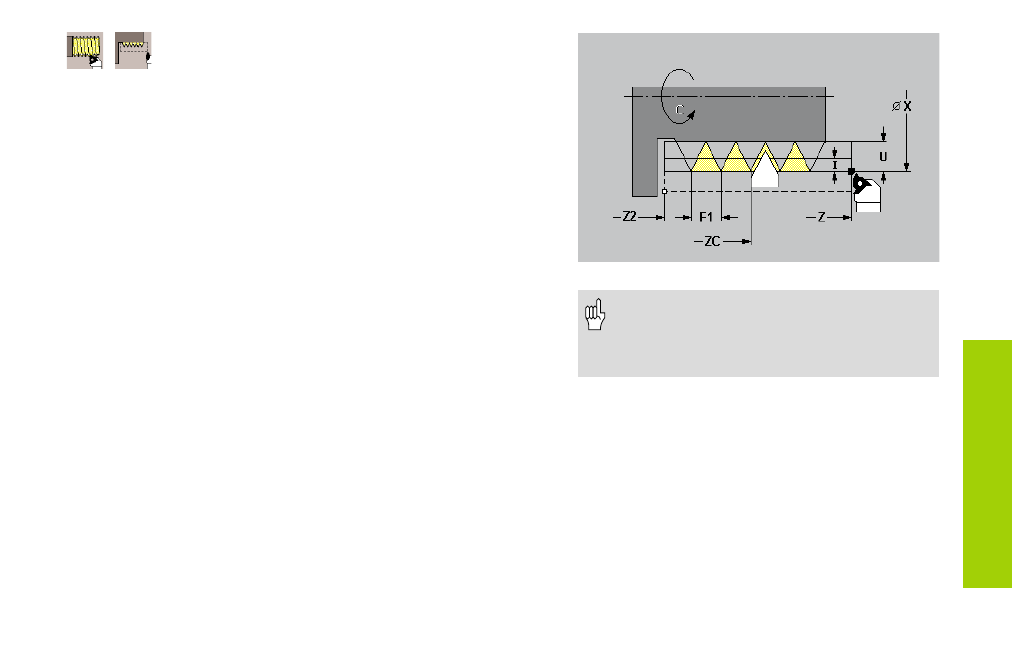

Reprise de filetage (longitudinal)
Le cycle permet de réparer un filet simple. Comme la pièce a été
desserrée, la MANUALplus doit connaître la position exacte du filet.
Exécution du cycle
1 Positionnez l'outil de filetage avec son tranchant dans le creux d'un
filet
2 Validez la position de l'outil et l'angle de broche avec „Enreg.
position“
3 Sortez l'outil manuellement du creux du filet
4 Positionner l'outil sur le „point initial X, Z“
5 Lancez l'exécution du cycle avec „Entrée prête“, puis „Marche cycle“
Remarques relatives aux paramètres du cycle:
C:
Angle mesuré (angle de pointe)
ZC: Position mesurée (position de l'outil)
F1: Pas de vis (= avance)
U: Profondeur filet – par défaut:
• filets externes: U=0.6134*F1
• filets internes: U=–0.5413*F1
I: 1ère profondeur de coupe
• I<U: I est la 1ère profondeur de coupe
• Pas d'introduction: le filet est réparé en une coupe
• La reprise de filetage s'effectue toujours avec l'angle
d'attaque 0°.
• „Arrêt cycle“ agit à la fin d'une coupe de
filetage.
• Potentiomètres d'avance/de broche sont
inactifs pendant l'exécution du cycle.
