HEIDENHAIN MANUALplus 4110 Pilot Manuel d'utilisation
Page 106
106
Mod
è
les per
ç
ages/fraisages

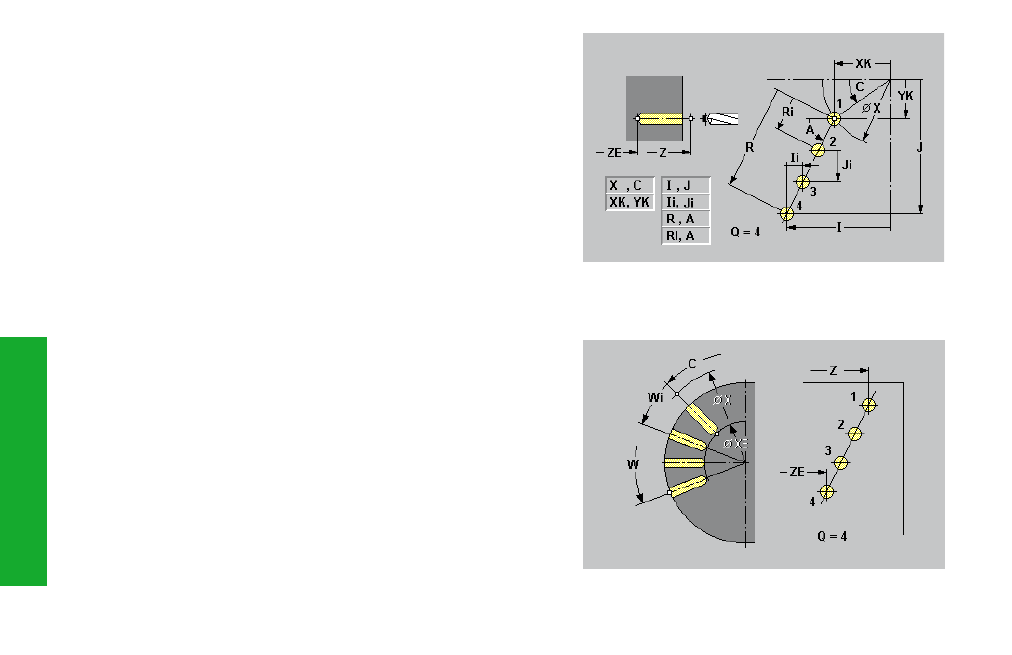

Modèle linéaire sur le pourtour G744
G744 réalise des modèles de trous ou de figures de fraisage
équidistants sur une ligne située sur le pourtour. Si vous n'indiquez
pas „XE“, la commande utilise le cycle de perçage/fraisage ou la
définition de figure de la séquence CN suivante – cycle de perçage
G71, G74, G36 ou figure G314, G315, G317 (fraisage).
Paramètres
Z, C:
Point initial, angle initial (coordonnées polaires)
X, XE:
Point initial, angle initial du trou/de la figure de fraisage (cote
de diamètre)
ZE, W:
Point final, angle final du modèle
Wi:
Incrément angulaire – écart par rapport à la position suivante
Q:
Nombre de trous/figures – par défaut: 1
Modèle linéaire frontal G743
G743 réalise des modèles de trous ou de figures de fraisage sur la
face frontale. Si vous n'indiquez pas „ZE“, la commande utilise le cycle
de perçage/fraisage ou la définition de figure de la séquence CN
suivante – cycle de perçage G71, G74, G36 ou figure G304, G305,
G307 (fraisage).
Paramètres
XK, YK:
Point initial du modèle (coordonnées cartésiennes)
Z, ZE:
Point initial, point final pour perçage/fraisage
X, C:
Diamètre, angle initial (coordonnées polaires)
A:
Angle du modèle
I, J; Ii, Ji: Point final du modèle; distance du modèle
R, Fi:
Longueur du modèle, écart par rapport à la position suivante
Q:
Nombre de trous/figures – par défaut: 1
