78
Cycles filetage
Filet longitudinal simple à trajectoire unique G350
Filet longitudinal étendu à pas multiples G351
G350/G351 réalisent un filet longitudinal (filets internes ou externes).
Le filet débute à la position de l'outil et finit sur „Z“.
Paramètres
Z:
Point final du filet
F: Pas de vis
U: Profondeur du filet
U > 0: filet interne
U<=0: filet externe
I: Plongée max. – par défaut: I est calculé en fonction du pas de
vis et de la profondeur du filet
Autres paramètres G351
A:
Angle de passe – par défaut: 30°; plage: –60° < A < 60°
• A>0: passe flanc droit
• A<0: passe flanc gauche
D: Nombre de rotations – par défaut: 1
J: Profondeur de coupe restante – par défaut: 1/100 mm
E: Pas de vis variable (augmente/diminue le pas de vis à chaque
tour de E) – par défaut: 0
• „Arrêt cycle“ agit à la fin d'une coupe de filetage.
• Les potentiomètres d'avance et de broche ne sont pas
actifs pendant l'exécution du cycle.

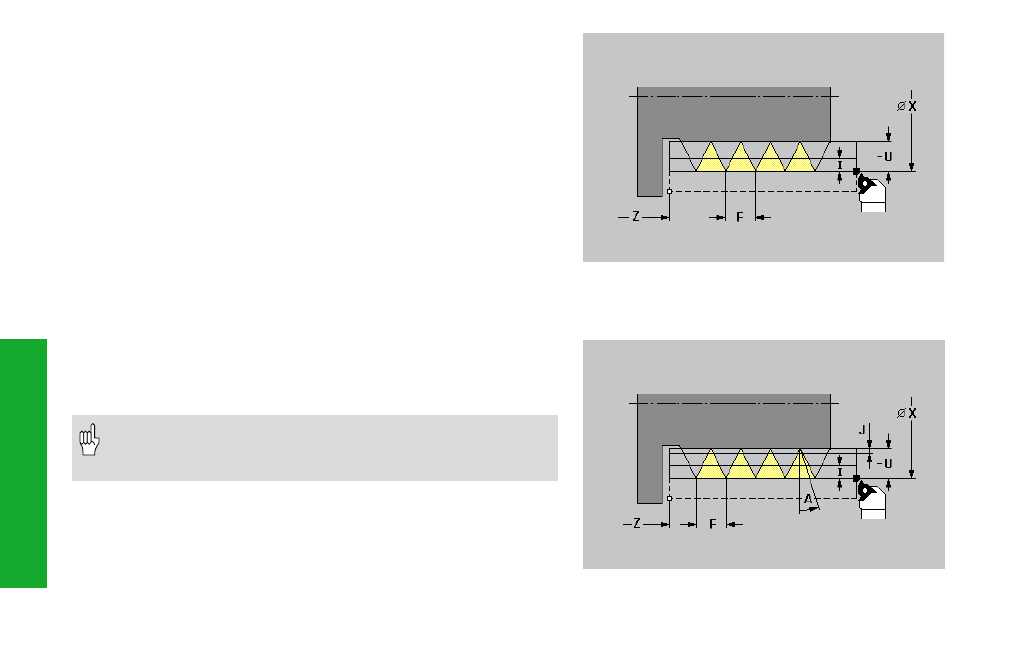

Filet longitudinal G350
Filet longitudinal G351
