HEIDENHAIN MANUALplus 4110 Pilot Manuel d'utilisation
Page 110
110
Outils de t
our
nag
e
Outils de tournage
Paramètres d'outils
X, Z:
Cote de réglage
R:
Rayon de la dent
WO:
Orientation d'outil (indice: cf. figure d'aide)
A:
Angle de réglage – plage: 0°<=A<=180°
B:
Angle de pointe – plage: 0°<=B<=180°
DX, DZ: Correction d'usure
Q:
(Référence au) texte d'outil
MD:
Sens de rotation (3=M3; 4=M4) – par défaut: non indiqué
TS:
Vitesse de coupe – par défaut: non indiquée
TF:
Avance – par défaut: non indiquée
PT:
Durée d'utilisation – par défaut: non indiquée
RT:
Durée d'utilisation restante (champ d'affichage)
PZ:
Quantité – par défaut: non indiquée
RZ:
Quantité restante (champ d'affichage)

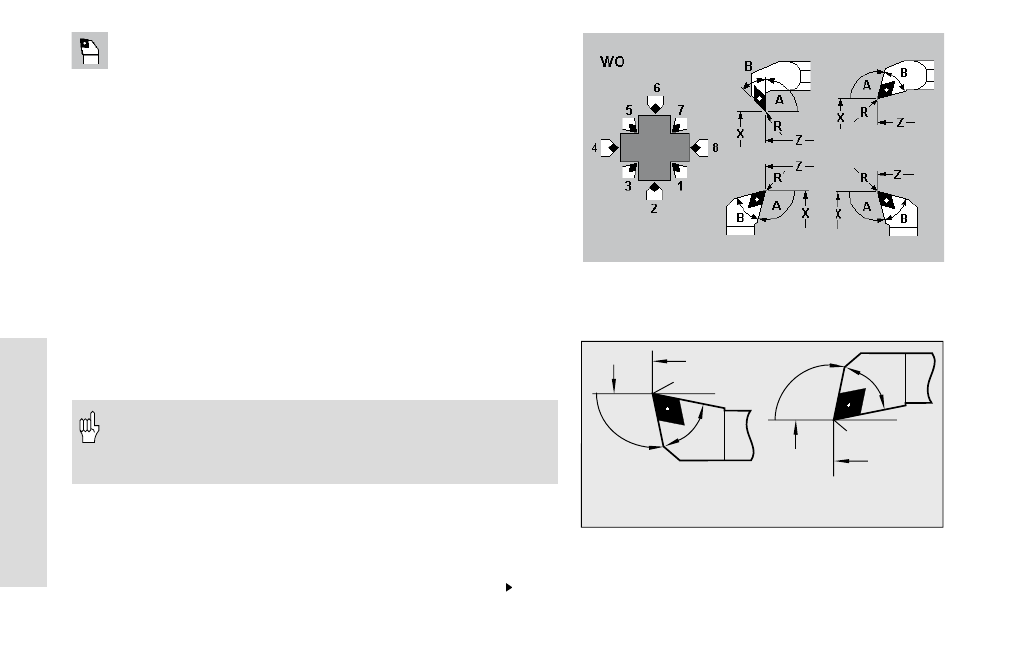

Le sens de l'angle de réglage dépend de l'orientation de
l'outil. Cotation d'outils coudés d'ébauche et de finition
destinés à un usinage longitudinal avec WO=1, 3, 5, 7: cf. fig.
en haut et à droite.
Outils pour usinage transversal
Pour la définition des données d'outils, on ne fera pas de différence
entre les outils d'usinage longitudinal et transversal. Cotation d'outils
à usinage transversal avec WO=1 et WO=7: cf. fig. en bas et à droite.
WO = 1
WO = 7
Z
Z
X
X
B
B
A
A
R
R
Voir page suivante
