HEIDENHAIN MANUALplus 4110 Pilot Manuel d'utilisation
Page 41
41
Mod
è
les per
ç
ages et fraisages

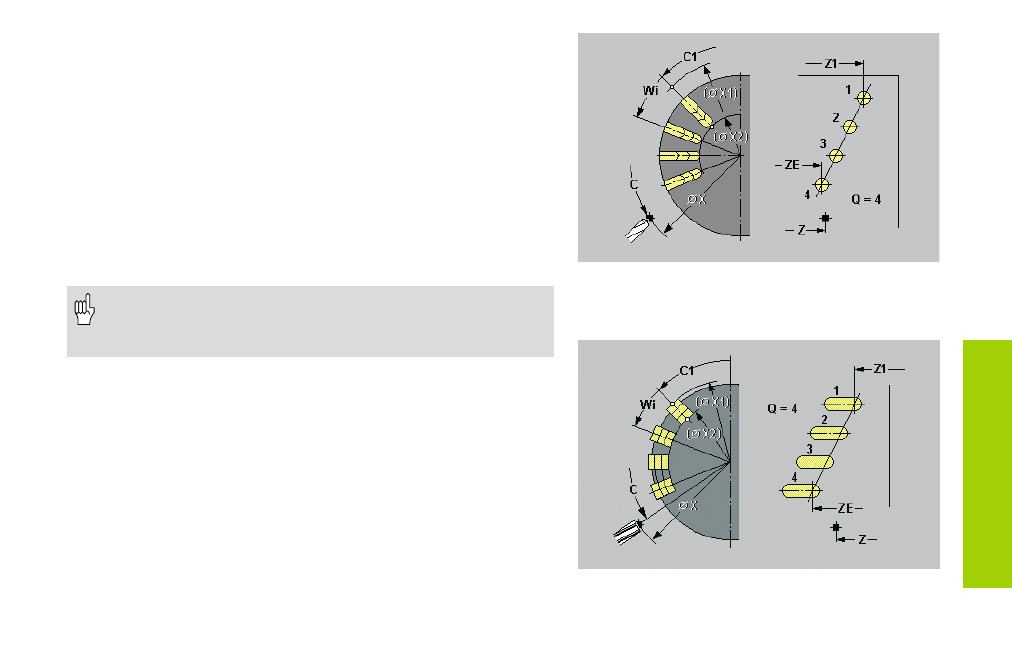

Modèle linéaire radial
„Modèle linéaire“ est activé pour les cycles de perçage (perçage,
perçage profond, taraudage) et de fraisage (rainure, contour ICP) pour
réaliser des modèles de trous/figures de fraisage équidistants sur une
ligne située sur le pourtour.
Remarques relatives aux paramètres du cycle:
C:
Angle broche (position axe C) – par défaut: angle broche
actuel
Z1, C1:
Point initial modèle – par défaut: „point initial Z" = „point
initial du modèle"
ZE:
Point final modèle – par défaut: Z1 = „point final du modèle"
Wi:
Incrément angulaire (écarts sur modèle) – par défaut: trous/
figures de fraisage répartis régulièrement sur la périphérie
Contours de fraisage ICP: Si le point initial n'est pas sur
l'origine, la distance entre le point initial du contour et l'origine
des coordonnées est additionnée à la position du modèle.
