84

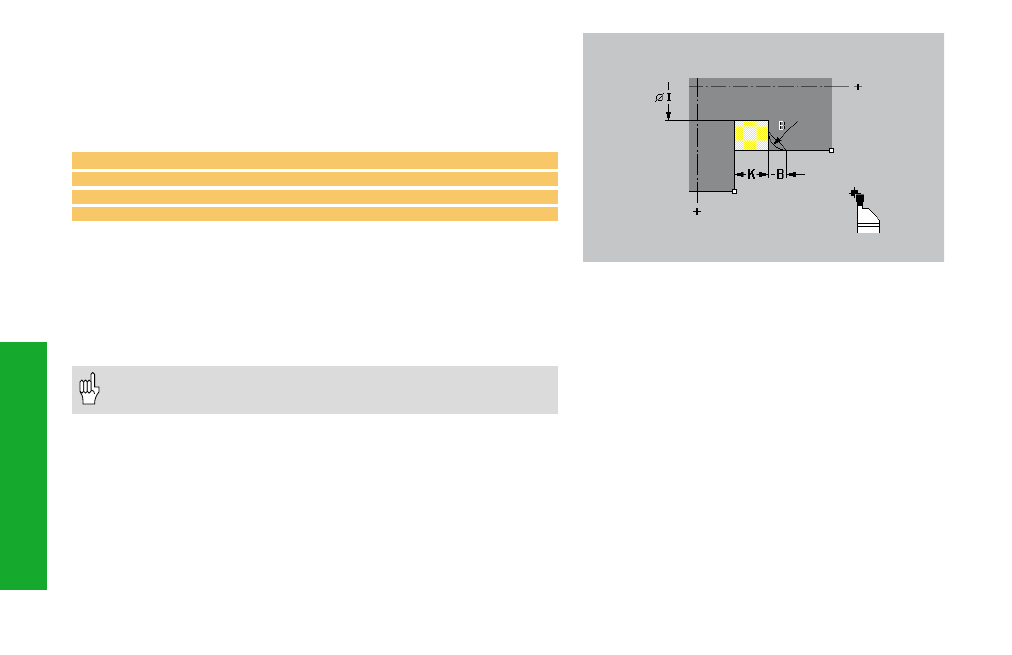

Dégagement de forme U G856
G856 réalise un dégagement de „forme U“, exécute la finition de la
surface transversale limitrophe et crée un chanfrein/arrondi.
Position de l'outil à la fin du cycle: au point initial
Signification des séquences CN suivant G856:
N.. G856 I.. K.. ... /Appel cycle avec paramètres
N.. G0 X.. Z.. /Angle du dégagement
N.. G1 X.. /Point final surface transv.
N.. G80 /Fin définition du contour
Paramètres
I:
Diamètre du dégagement (cote de diamètre)
K: Largeur du dégagement – Si la largeur de la dent de l'outil
n'est pas définie, K fait office de largeur de dent.
B: Chanfrein ou arrondi
• B>0: rayon de l'arrondi
• B<0: largeur du chanfrein
• Correction du rayon de la dent: sera exécutée.
• Surépaisseurs: ne seront pas prises en compte
