Déplacement circulaire
G2, G3 – cotation incrémentale du centre
G12, G13 – cotation absolue du centre
L'outil se déplace selon l'avance d'usinage en suivant une trajectoire
circulaire jusqu'au „point final". Sens de rotation de G2, G3 ou G12,

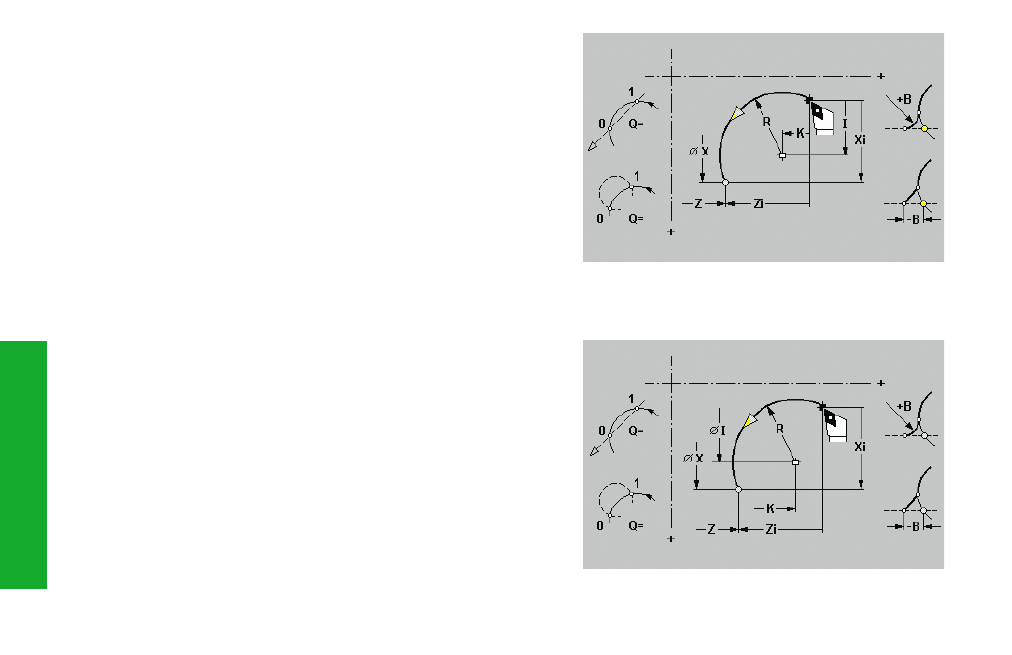

G13: cf. figure d'aide.
Paramètres
X, Z:
Point final (cote de diamètre X)
R: Rayon
Q: Sélection point d'intersection – par défaut: Q=0
B: Chanfrein/arrondi
• B pas d'introduction: raccordement tangentiel
• B=0: raccordement non tangentiel
• B>0: rayon de l'arrondi
• B<0: largeur du chanfrein
E: Avance spéciale – pas d'introduction: avance active
Avec G2, G3:
I, K:
Centre en incrémental (distance point de départ – centre;
I cote de diamètre)
Avec G12, G13:
I, K:
Centre en absolu (I cote de diamètre)
Exemple: déplacement circulaire G2
Exemple: déplacement circulaire G12
