26
Cycles de filetage

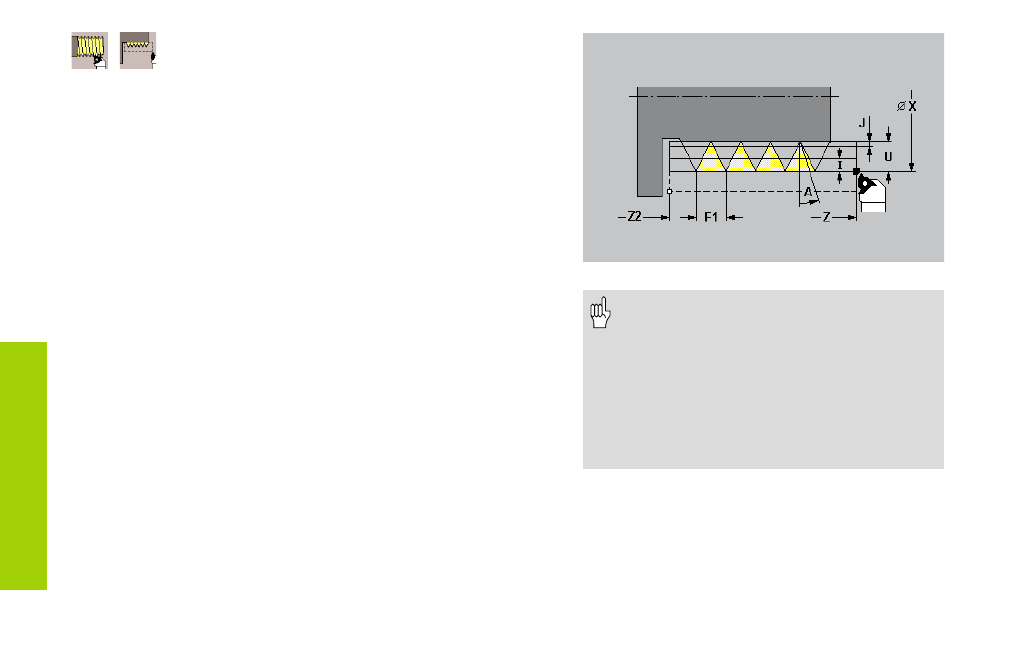

Filetage (longitudinal) – Etendu
Le cycle crée un filet longitudinal à une ou plusieurs rotations. A l'aide
de la touche de fonction, vous déterminez s'il s'agit d'usiner un filet
externe ou interne. Le filet commence au „point initial X“ et se
termine au „point final Z2“ (sans course d'approche ni de sortie).
Remarques relatives aux paramètres du cycle:
F1:
Pas de vis (= avance)
U Profondeur filet – par défaut:
• filets externes: U=0.6134*F1
• filets internes: U=–0.5413*F1
I: 1ère profondeur de coupe – par défaut: I est calculé en
fonction de U et de F1
A: Angle de plongée – par défaut: 30°; plage: –60° < A < 60°
• A<0: passe flanc gauche
• A>0: passe flanc droit
J: Profondeur de coupe restante – par défaut: 1/100 mm
D: Nombre de rotations – par défaut: 1 rotation
E: Pas de vis incrémental (augmente/diminue le pas de vis de E
par tour) – par défaut: 0
• „Arrêt cycle“ agit à la fin d'une coupe de
filetage.
• Potentiomètres d'avance et de broche
inactifs pendant l'exécution du cycle.
• La fonction „dernière passe" peut être
sélectionnée après le déroulement du
cycle. La dernière passe de filetage est
répétée et une correction est possible
avec la manivelle.
