Fraisage de filets axiaux

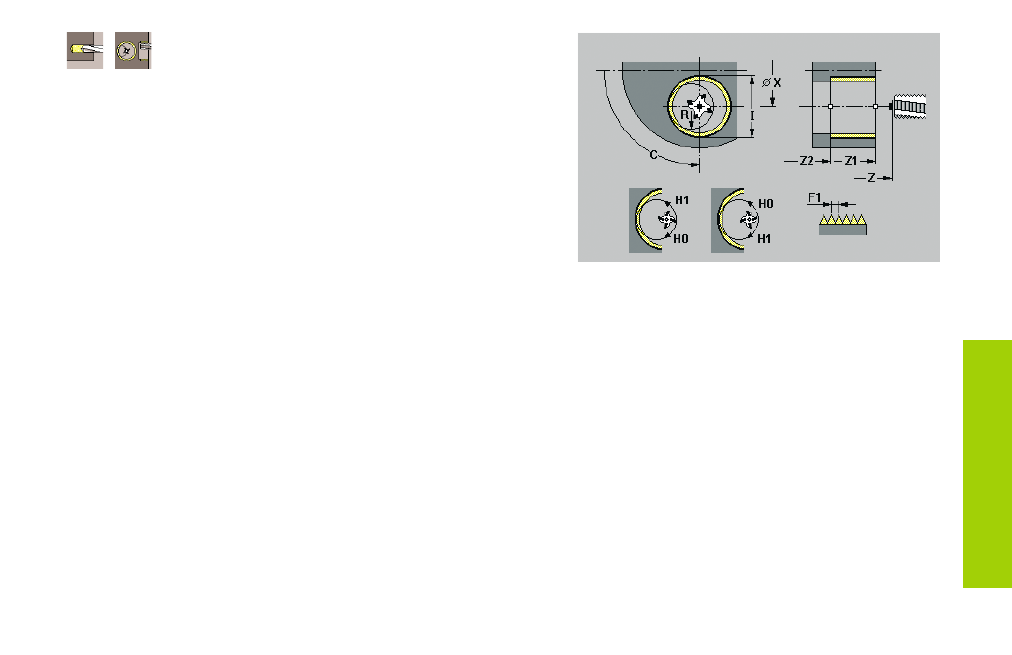

Le cycle fraise un filet dans un trou existant.
A l'intérieur du trou, l'outil est positionné sur le „point final du filet“.
Puis il aborde la pièce suivant le „rayon d'approche R“, fraise le filet sur
une rotation de 360° et effectue une passe en fonction du „pas de vis
F“. Pour terminer, le cycle dégage l'outil et le rétracte au point de
départ.
Remarques relatives aux paramètres du cycle:
C:
Angle broche (position axe C)
Z1:
Point de départ du filet – par défaut: poin initial Z
Z2:
Point final du filet
I:
Diamètre intérieur du filet
R:
Rayon d'approche – par défaut: (I – diamètre de la fraise)/2
F1:
Pas de vis
J:
Sens du filet – par défaut: 0
• J=0: à droite
• J=1: à gauche
H:
Sens de déplacement de la fraise – par défaut: 0
• H=0: en opposition
• H=1: en avalant
