• Lorsque les paramètres ont été introduits,
le dégagement est réalisé en fonction de
ces cotes.
• Avec les filets internes, indiquer le pas de
vis „FP“ car le diamètre de l'élément
longitudinal ne correspond pas au dia-
mètre du filet. Lorsque la MANUALplus
calcule le pas de vis, on peut escompter
de faibles écarts.

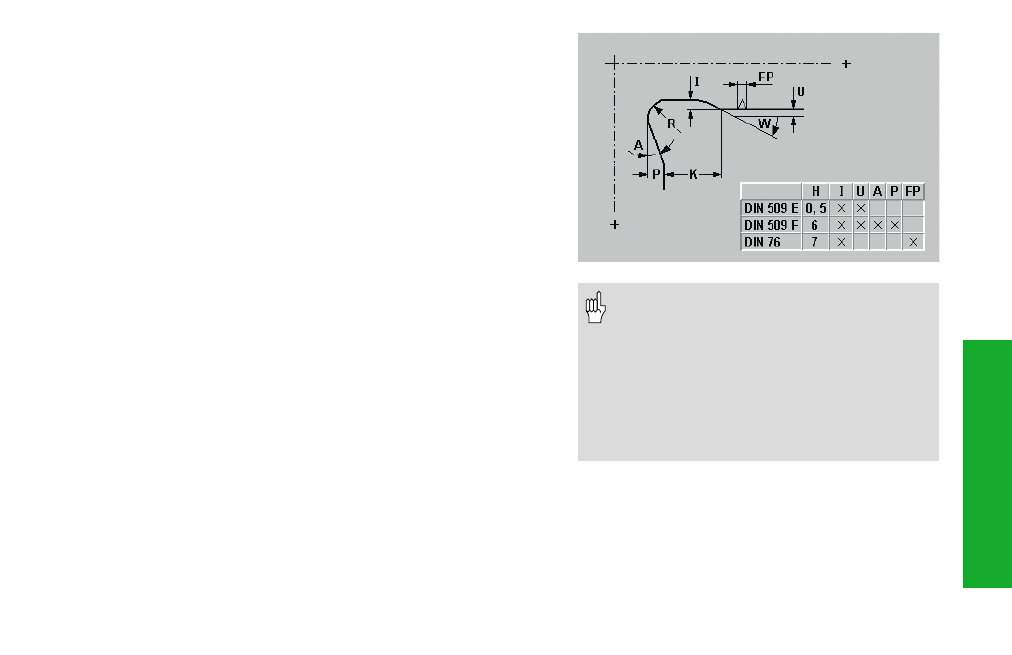

Contour de dégagement G25
G25 réalise un élément de forme dégagement que vous pouvez
intégrer dans la définition du contour des cycles d'ébauche ou de
finition.
Si vous ne configurez pas les paramètres, la MANUALplus calcule les
valeurs suivantes à partir du diamètre, ou pour le dégagement DIN 76
à partir du pas de vis prélevé dans le tableau standard:
• DIN 509 E: I, K, W, R
• DIN 509 F: I, K, W, R, P, A
• DIN 76: I, K, W, R
Paramètres
H:
Type de dégagement – par défaut: 0
• 0, 5: DIN 509 E
• 6:
DIN 509 F
• 7: DIN 76
I: Profondeur du dégagement – par défaut: tableau standard
K: Largeur du dégagement – par défaut: tableau standard
R: Rayon – par défaut: tableau standard
P: Profondeur transversale – par défaut: tableau standard
W: Angle du dégagement – par défaut: tableau standard
A: Angle transversal – par défaut: tableau standard
FP: Pas de vis – par défaut: calculé en fonction du diamètre du filet
U: Surépaisseur de finition – par défaut: 0
E: Avance réduite (pour l'usinage du dégagement) – par défaut:
avance active
D
é
gagements
