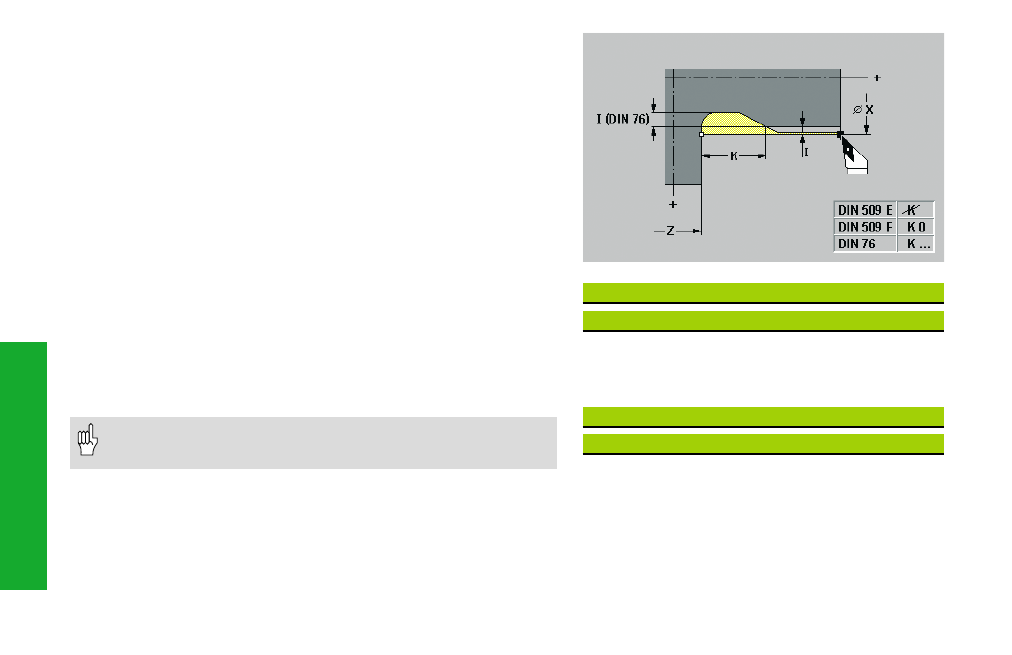

Cycle de dégagement G85
G85 réalise des dégagements selon DIN 509 E, DIN 509 F et DIN 76
(dégagements de filetage). „K“ défini le type de dégagement.
Paramètres pour les dégagements: cf. tableau
Le cylindre en avant sera usiné si vous positionnez l'outil sur le
diamètre du cyclindre („X“) „en avant“ du cylindre.
Paramètres
X, Z:
Point cible (cote de diamètre X)
I:
Surépaisseur de finition/profondeur
• DIN 509 E, F: surépaisseur de finition – par défaut: 0
• DIN 76: profondeur du dégagement
K:
Longueur du dégagement et type de dégagement
• K pas d'introduction: DIN 509 E
• K=0: DIN 509 F
• K>0: longueur du dégagement pour DIN 76
E:
Avance réduite (pour l'usinage du dégagement) – par défaut:
avance active
Angle du dégagement pour dégagements DIN 509 E et F: 15°
Angle transversal pour dégagement DIN 509 F: 8°
• Correction du rayon de la dent: ne sera pas exécutée.
• Surépaisseurs: ne seront pas prises en compte
Dégagement DIN 509 E
Diamètre
I
K
R
< 18
0,25
2
0,6
> 18 - 80
0,35
2,5
0,6
> 80 0,45
4
1
Dégagement DIN 509 F
Diamètre
I
K
R
P
< 18
0,25
2
0,6
0,1
> 18 - 80
0,35
2,5
0,6
0,2
> 80
0,45
4
1
0,3
I = profondeur du dégagement
K = longueur du dégagement
R = rayon du dégagement
P = profondeur transversale
