Cycles multipasses
Multipasses longitudinales avec plongée
Multipasses transversales avec plongée
Ebauche (mode Etendu): Le cycle usine la zone définie en tenant
compte d'éléments de contour facultatifs.
Finition (mode Etendu): Le cycle exécute la finition de la section de
contour définie en tenant compte d'éléments de contour facultatifs.

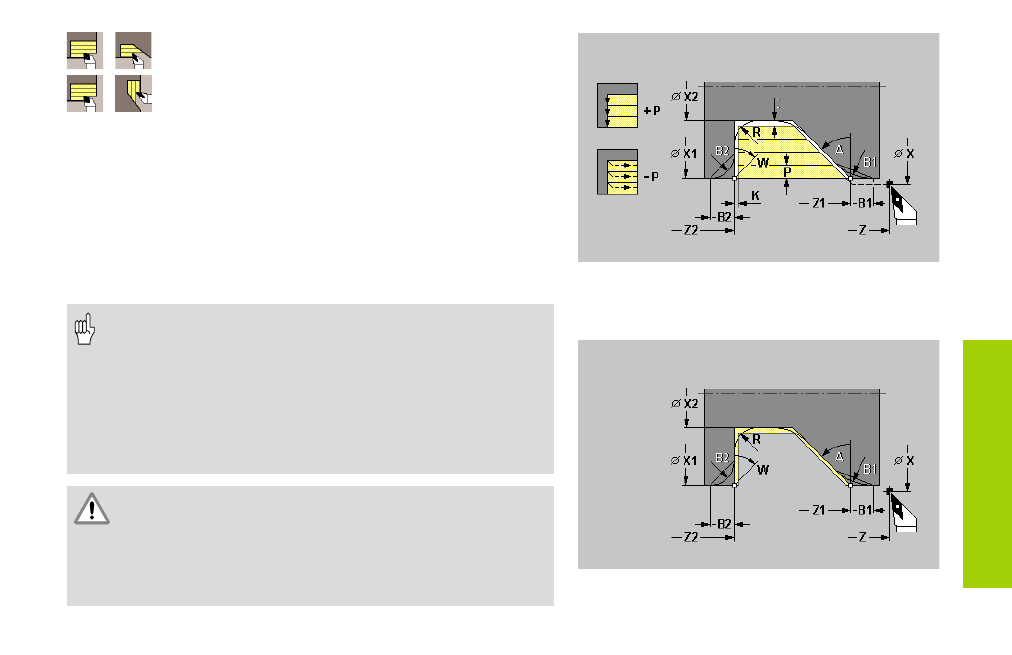

Remarques relatives aux paramètres du cycle:
R:
Arrondi (sur les deux côtés du creux du contour)
B1, B2: Chanfrein ou arrondi (B1 début du contour; B2 fin du contour)
• B>0: rayon de l'arrondi
• B<0: largeur du chanfrein
Ebauche:
• En mode Normal, le cycle ne tient compte d'aucune
surépaisseur.
• Plus l'outil plonge selon un angle à forte pente, plus la
réduction de l'avance est importante (50% max.).
Finition:
• En mode Normal, l'outil retourne au „point initial X, Z“.
• En mode Etendu, l'outil s'immobilise en fin de cycle.
Attention, risque de collision!
• Si les angles de réglage et de pointe de l'outil ne sont pas
définis, celui-ci plonge selon l'angle de plongée.
• Si les angles de réglage et de pointe de l'outil sont définis,
celui-ci plonge selon l'angle de plongée max. possible. La
matière restante demeure.
