Multipasses
Ebauche longitudinale spéciale avec plongée G819
Ebauche transversale spéciale avec plongée G829

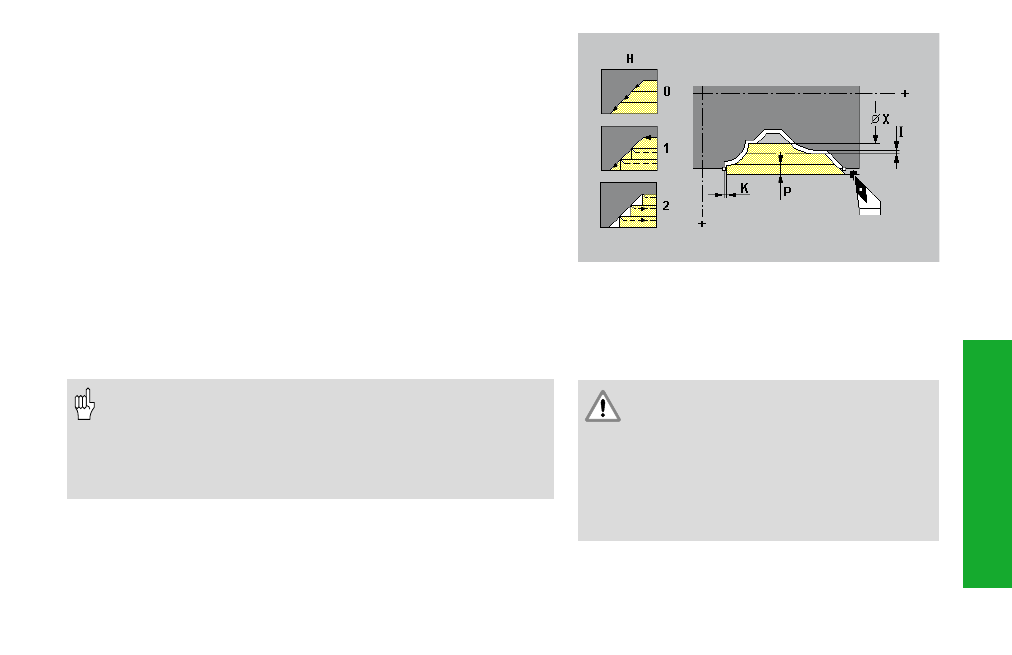

G819/G829 usine (ébauche), avec plongée, la zone de contour décrite
par la position de l'outil et dans les séquences suivantes.
Position de l'outil à la fin du cycle: point initial du cycle.
Paramètres
X/Z:
Limite de coupe (cote de diamètre X)
P: Passe max.
E: Avance de plongée
• E=0: ne pas usiner les contours en poussant
• pas d'introduction: l'avance sera réduite en fonction de
l'angle de plongée – réduction max.: 50%.
H: Mode de sortie – par défaut: 1
• 0: usine après chaque passe le long du contour
• 1: relève l'outil sous 45°; usine la dernière passe le long du
contour
• 2: relève l'outil sous 45° – aucune passe le long du contour
I/K: Surépaisseurs – par défaut: 0
• Correction du rayon de la dent: sera exécutée.
• Surépaisseurs: Les surépaisseurs G57/G58 seront prises
en compte si I/K ne sont pas indiqués dans le cycle. Elles
seront effacées lorsque le cycle aura été exécuté.
• La distance de sécurité après une coupe est réglée sous
„Paramètres en cours – Usinage – Distances de sécurité“
Attention, risque de collision!
• Si l'angle de réglage et l'angle de pointe
de l'outil ne sont pas définis, l'outil
plonge selon l'angle de plongée.
• Si les angles de réglage et de pointe de
l'outil sont définis, celui-ci plonge selon
l'angle max. possible. La matière restante
demeure.
Exemple: Ebauche longitudinale spéciale G819
