44
Programmation ICP

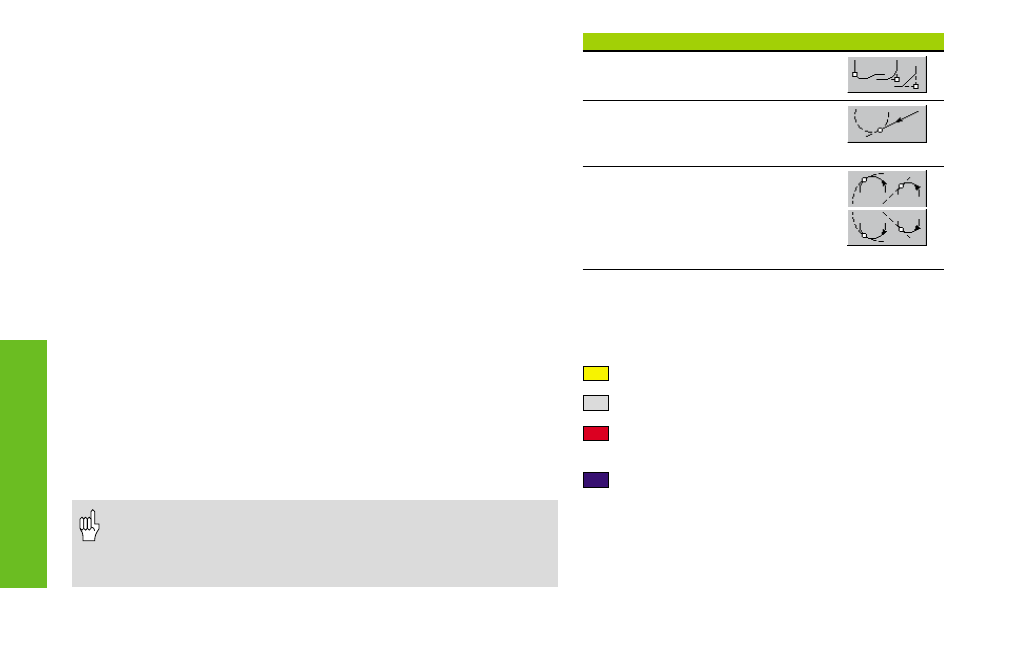

Touches de fonction Symbole
Sélection „Insertion"
Raccordement tangentiel
élém. linéaire sur élém. circulaire
Raccordement tangentiel
élém. circulaire sur élém. circulaire
ou élément linéaire (sens de
rotation: cf. symbole)
Programmation ICP
Après avoir appelé un cycle ICP, activez l'éditeur ICP avec „ICP Editor“.
Création ou extension d'un contour ICP
Vous créez un contour ICP par l'introduction séquentielle des diffé-
rents éléments du contour. Vous introduisez les éléments de forme
(chanfreins, arrondis, dégagements) lors de la création du contour ou
vous les „insérez" après avoir créé le contour de base. Vous définissez
la transition vers l'élément de contour suivant avec la touche de
fonction „Raccordement tangentiel“.
Si vous élargissez un contour ICP, le nouvel élément est „accroché“ au
dernier élément du contour. Un petit carré désigne le dernier élé-
ment du contour lorsque le contour ICP est affiché mais non usiné.
Chaque élément de contour non résolu est représenté par un
symbole situé en dessous de la fenêtre graphique.
Sens du contour: Les cycles ICP exécutent l'ébauche ou la finition
dans le sens du contour. Inverser le sens: touche „Tourner contour".
Modifier un élément du contour
Sélectionnez l'élément à modifier et appuyez sur „Changer élément".
Les données sont préparées pour l'usinage.
Si des éléments de contour sont „non résolus“, vous ne pouvez pas
modifier les éléments „résolus“. Le „raccordement tangentiel peut
être programmé ou effacé au niveau de l'élément situé avant la zone
de contour non résolue.
• Si un élément non résolu doit être modifié, le symbole
correspondant est affiché comme étant „sélectionné“.
• Le type d'élément ainsi que le sens de rotation d'un arc de
cercle ne peuvent pas être modifiés.
Couleurs de la représentation des contours
jaune: éléments résolus
gris: éléments non résolus, représentables
rouge: solution retenue, élément retenu,
zone retenue
bleu: contour restant
