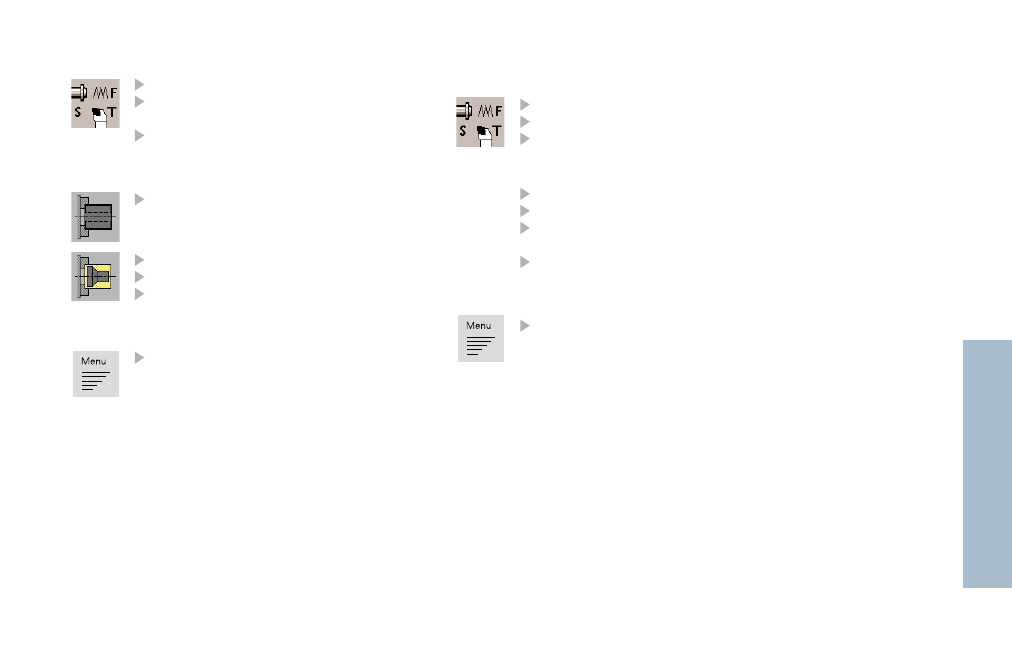

Etalonner l'outil
1. Installer l'outil à étalonner
2. Introduire le numéro de l'outil
Sélectionner le „menu F, S, T"
Introduire le numéro de l'outil
Appuyer sur „Enregist."
3. Mesurer l'outil
Appuyer sur „Mesure outil"
Affleurer le diamètre, puis dégager l'outil
Mesurer le diamètre et l'introduire comme „coordonnée
point de mesure X"
Affleurer la surface transversale et introduire „0" comme
„coordonnée point de mesure Z"
4. Retour au menu principal
Sélectionner la touche Menu
5. Répétez cette procédure pour tous les outils.
Initialiser le point zéro pièce
1. Créer la surface transversale
Installer l'outil étalonné
Introduire les données de la machine
dans le „menu F, S, T"
Créer la surface transversale avec les
manivelles/commandes jog
2. Initialiser le point zéro pièce
Sélectionner „Réglages"
Sélectionner „Régler valeurs axes"
Affleurer la surface transversale
Valider comme point zéro pièce la
position avec „Z=0"
3. Retour au menu principal
Sélectionner la touche Menu
