Cycles filetage

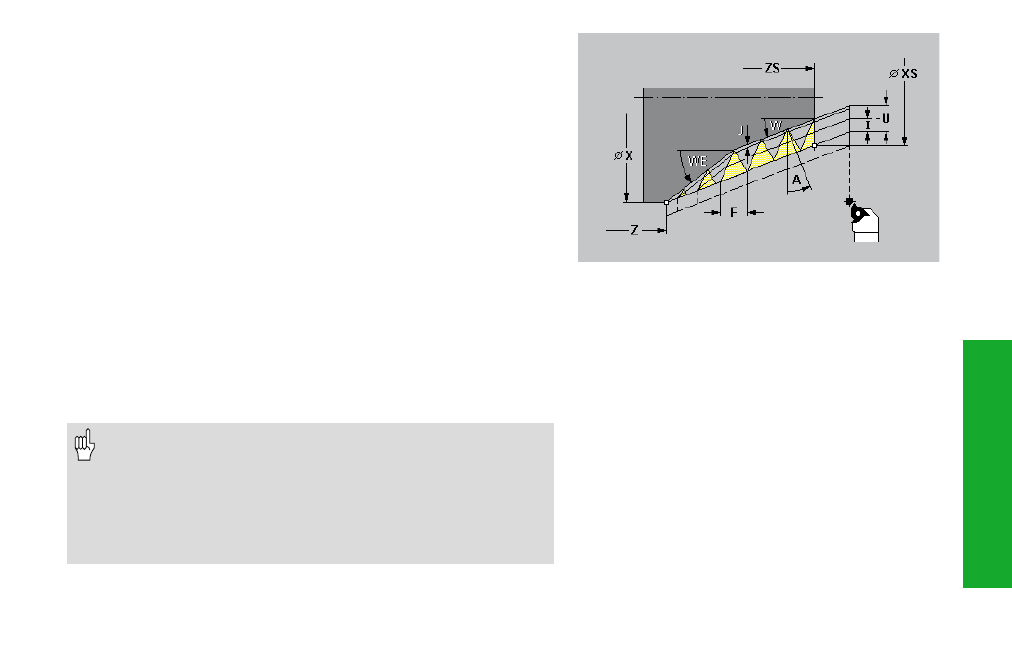

Filet conique API G352
G352 réalise un filet API à une ou plusieurs rotations. La profondeur
de filetage diminue en sortie du filet. Le filt débute sur „XS, ZS“ et se
termine sur „X, Z“.
Paramètres
XS,ZS: Point initial du filet (cote de diamètre XS)
X, Z:
Point final du filet (cote de diamètre X)
F: Pas de vis
U: Profondeur du filet
U > 0: filet interne
U<=0: filet externe sur face longitudinale, frontale ou arrière
I: Plongée max. – par défaut: I est calculé en fonction du pas de
vis et de la profondeur du filet
A: Angle de passe – par défaut: 30°; plage: –60° < A < 60°
• A>0: passe flanc droit
• A<0: passe flanc gauche
D: Nombre de rotations – par défaut: 1
W: Angle du cône – par défaut: 0; plage: –45° < W < 45°.
WE: Angle de sortie – par défaut: 12°; plage: 0° < WE < 90°
J: Profondeur de coupe restante – par défaut: 1/100 mm
• „Arrêt cycle“ agit à la fin d'une coupe de filetage.
• Les potentiomètres d'avance et de broche ne sont pas
actifs pendant l'exécution du cycle.
• Combinaisons de paramètres pour définir l'angle du cône:
• XS/ZS, X/Z
• XS/ZS, Z, W
• ZS, X/Z, W
