Programmation ICP
Chanfrein
Arrondi

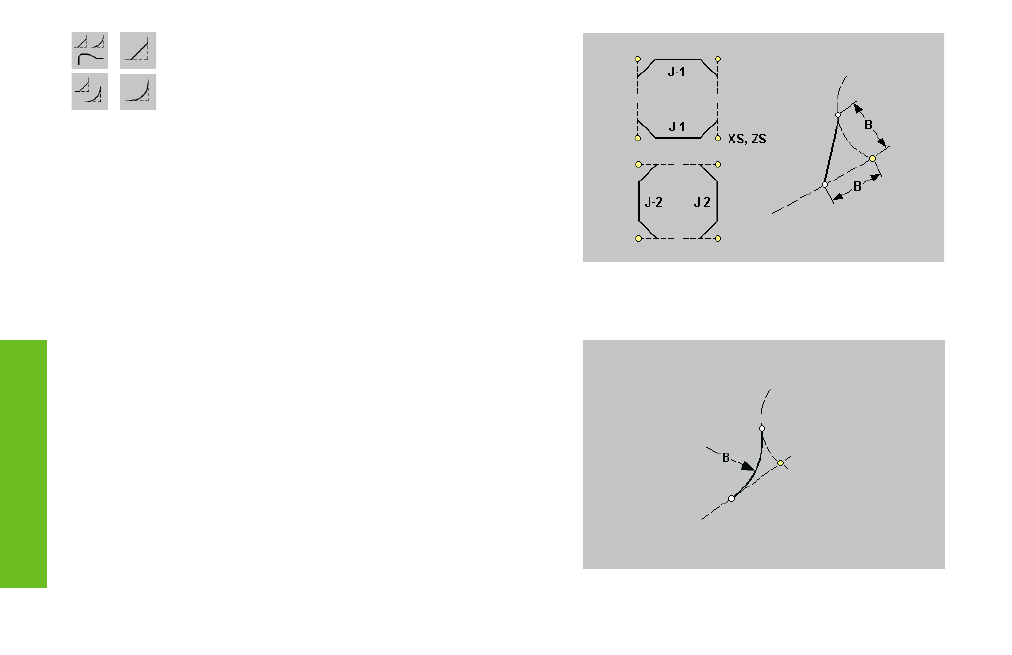

L'angle est indiqué par „XS, ZS“. Vous introduisez la „largeur chanfrein
B“ / le „rayon d'arrondi B“.
Contours de tournage: Si le premier élément du contour ICP est un
chanfrein/arrondi, „J“ caractérise la position du chanfrein.
Paramètres
XS, ZS:
Angle de contour
B:
Largeur chanfrein / rayon d'arrondi
J:
Position de l'„élément de référence imaginaire“ pour:
• J = 1: élément transversal dans le sens +X
• J=–1: élément transversal dans le sens –X
• J = 2: élément longitudinal dans le sens +Z
• J=–2: élément longitudinal dans le sens –Z
F:
Avance spéciale
Chanfrein/arrondi sur les contours de tournage
Chanfrein/arrondi sur les contours situés sur la
face frontale et sur le pourtour
