47
Programmation ICP
Dégagement de filetage DIN 76
Dégagement DIN 509 E
Dégagement DIN 509 F

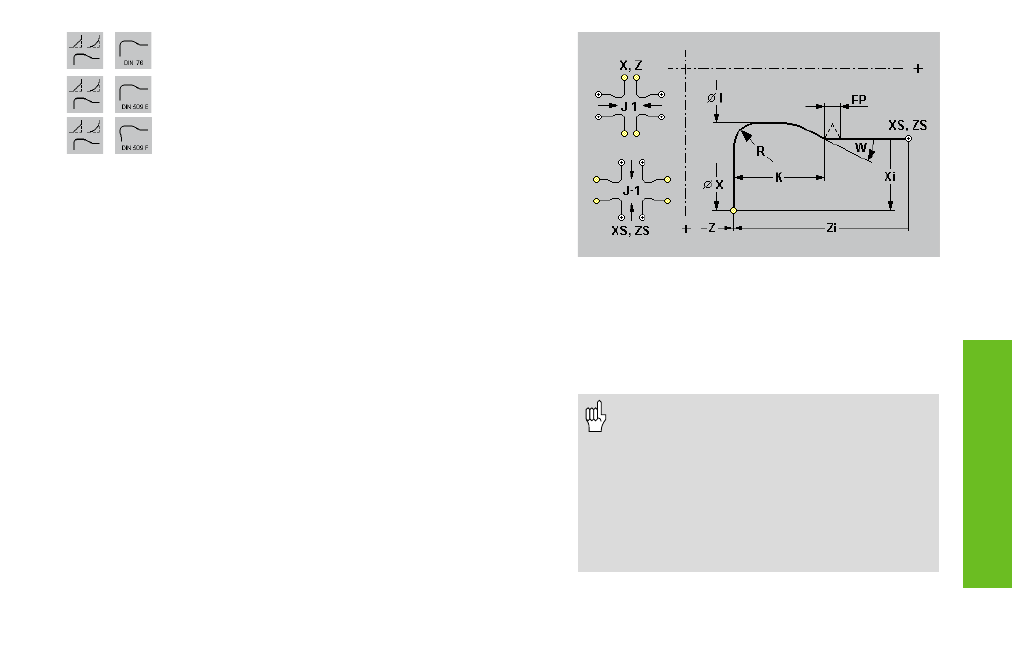

Un „dégagement“ comprend un élément longitudinal, le dégage-
ment proprement-dit, et un élément transversal. La définition du
dégagement peut débuter par l'élément longitudinal ou transversal.
Dégagement de filetage: Le diamètre de l'élément longitudinal
représente le diamètre du filet (filets internes: diamètre du creux).
Les paramètres que vous n'avez pas indiqués sont calculés par la
MANUALplus à partir du tableau standard. Dégagement de filetage:
• „FP“ calculé à l'aide de „XS“
• „I, K, W, et R" calculés à partir de „FP“
Paramètres (selon le type de dégagement)
XS, ZS:
Point initial du dégagement
X, Z: Point final du dégagement
FP: Pas de vis
I: Diamètre/prof. dégagement – par défaut: tableau standard
K: Longueur du dégagement – par défaut: tableau standard
W: Angle du dégagement – par défaut: tableau standard
R: Rayon du dégagement – par défaut: tableau standard
P: Profondeur transversale – par défaut: tableau standard
A: Angle transversal – par défaut: tableau standard
U: Surépaisseur de finition – par défaut: pas de surépaisseur
J: Position de l'élément – par défaut: 1
• J=1: Dégagement débute par l'élément
longitudinal
• J=–1: Dégagement débute par l'élément
transversal
F: Avance spéciale
• „J“ ne peut pas être introduit lors de
l'insertion et pas modifié lors de la
modification de programmation.
• Avec les filets internes, indiquez „FP“ car
le diamètre de l'élément longitudinal ne
correspond pas au diamètre du filet. Si la
MANUALplus utilise la définition du pas
de vis, on peut escompter de faibles
écarts.
