Multipasses
Course avec rayon G87

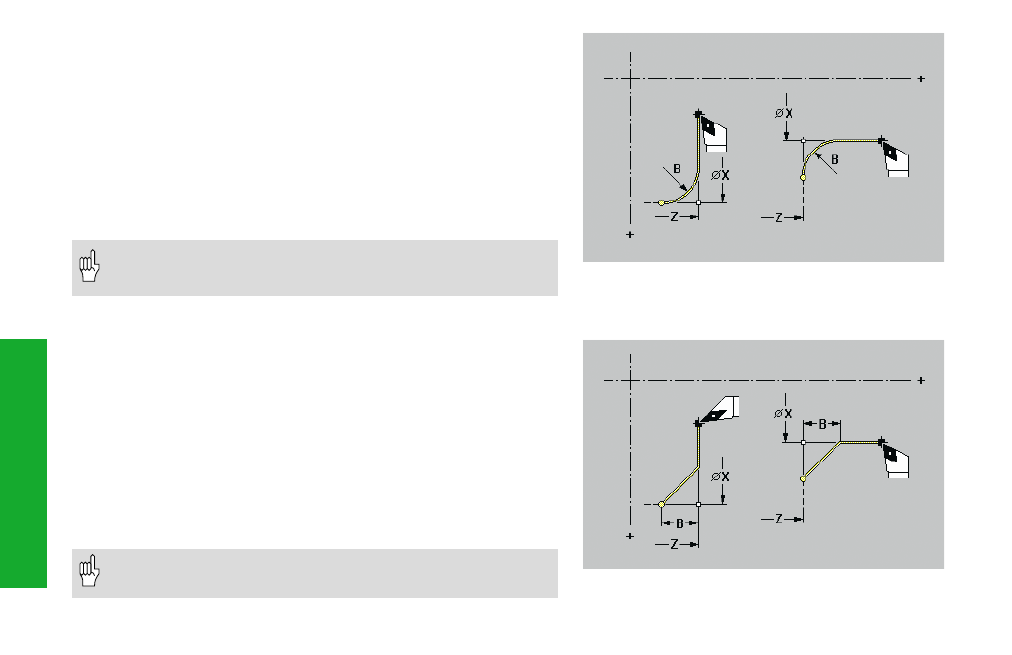

G87 réalise des rayons de transition aux angles internes/externes,
perpendiculaires/paraxiaux. Les rayons sont usinés en une passe.
L'élément longitudinal ou transversal précédent sera usiné si l'outil
est situé avant l'exécution du cycle sur la coordonnée X/Z de l'angle
de contour.
Paramètres
X, Z:
Angle du contour (cote de diamètre X)
B: Rayon
E: Avance réduite – par défaut: avance active
• Correction du rayon de la dent: sera exécutée.
• Surépaisseurs: ne seront pas prises en compte
Course avec chanfrein G88
G88 réalise des chanfreins aux angles internes et externes, perpendi-
culaires et paraxiaux.
L'élément longitudinal ou transversal précédent sera usiné si l'outil
est situé avant l'exécution du cycle sur la coordonnée X/Z de l'angle
de contour.
Paramètres
X, Z:
Angle du contour (cote de diamètre X)
B: Largeur du chanfrein
E: Avance réduite – par défaut: avance active
• Correction du rayon de la dent: sera exécutée.
• Surépaisseurs: ne seront pas prises en compte
