5 – Dépannage et tests de système
Test 9d – Vérifier le circuit imprimé d’alimentation
23. Régler l’interrupteur d’alimentation sur arrêt O (OFF).
24. Retirer les connecteurs J1 et J3 du circuit imprimé d’entrainement du compresseur. Cela isole le circuit imprimé
d’alimentation.
25. Vérifier la tension omnibus sur le circuit imprimé d’alimentation (tension omnibus nominale de 375 V c.c.) .
26. Régler l’interrupteur d’alimentation sur la position marche (ON) (I).
27. Appuyer rapidement sur la gâchette de la torche puis vérifier la tension permise par le compresseur au connecteur J9
sur le circuit imprimé d’alimentation (3 V c.c.) .

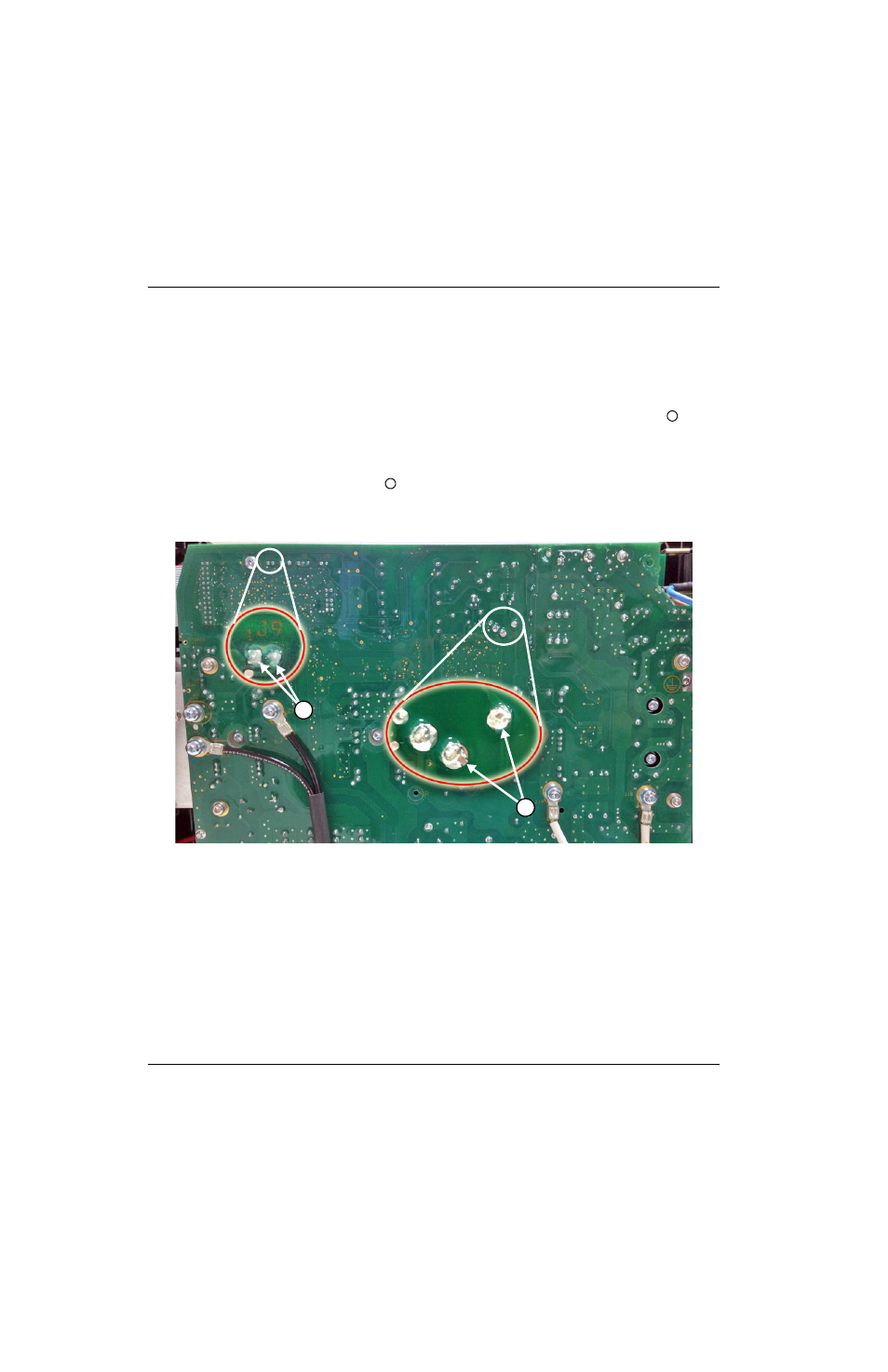

Figure 21
28. Les tensions omnibus et permise par le compresseur sont-elles présentes sur le circuit imprimé d’alimentation ?
a. Si les tensions omnibus et permise par le compresseur sont toutes deux présentes sur le circuit imprimé
d’alimentation, remplacer le circuit imprimé d’entrainement du compresseur. Consulter Remplacement
du circuit imprimé d’entrainement du compresseur à la page 123.
b. Si aucune des tensions omnibus et permise par le compresseur ne sont présentes sur le circuit imprimé
d’alimentation, remplacer le circuit imprimé d’alimentation. Consulter Remplacement du circuit imprimé
d’alimentation à la page 128.
c. Si la tension omnibus ou permise par le compresseur est présente sur le circuit imprimé d’alimentation mais que
l’autre ne l’est pas, remplacer le circuit imprimé d’alimentation. Consulter Remplacement du circuit
imprimé d’alimentation à la page 128.
