Powermax30 AIR Manuel de service 808852 91
5 – Dépannage et tests de système
7. Vérifier la résistance aux deux points de test de démarrage de la torche sur le circuit imprimé d’alimentation.
Consulter la Figure 16.
a. Lorsque la gâchette est actionnée, la résistance devrait être inférieure ou égale à 10 Ω.
b. Lorsque la gâchette est relâchée, le circuit devrait indiquer une valeur d’environ 3 kΩ.

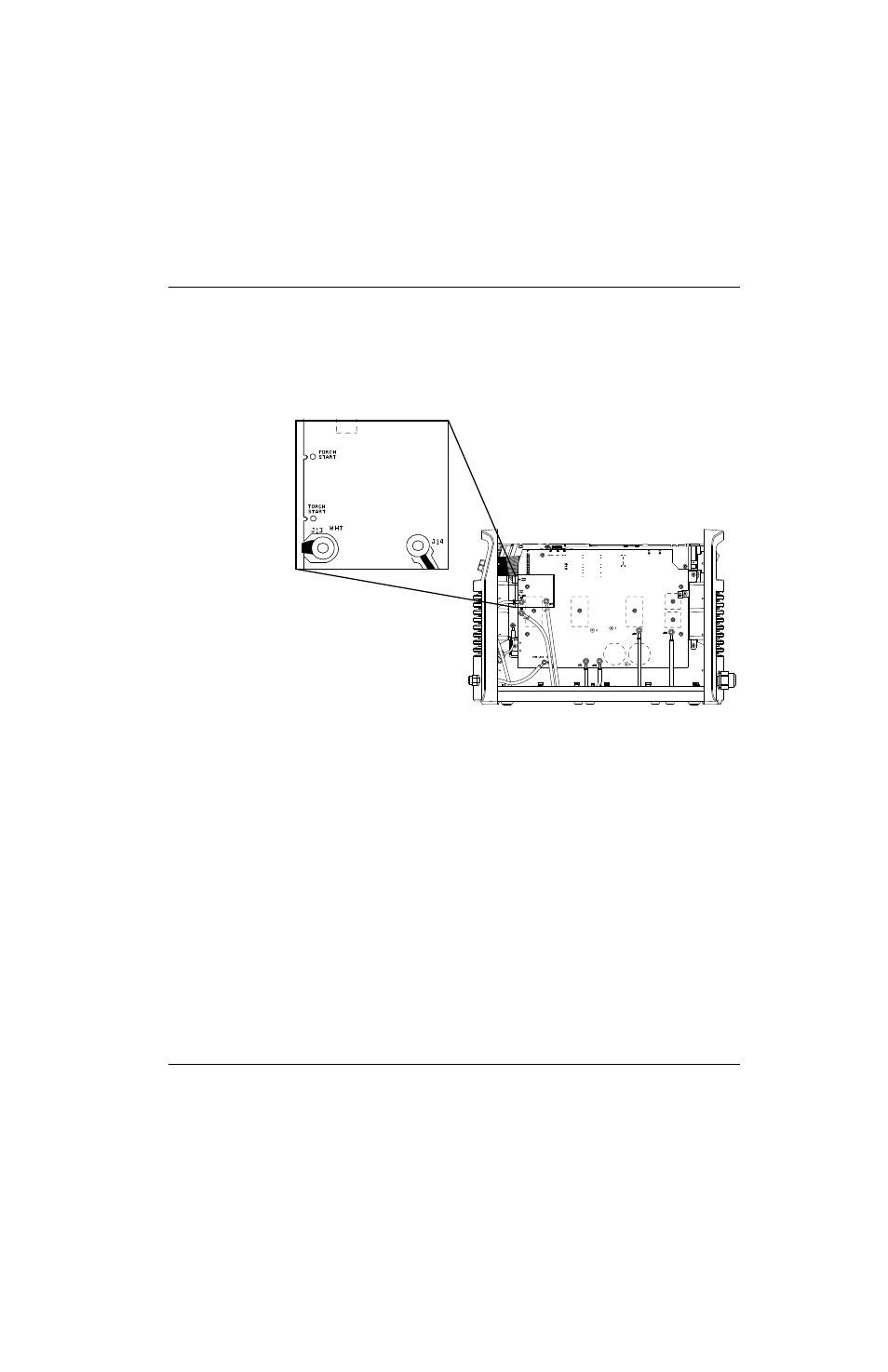

Figure 16
8. Si ce test échoue, vérifier l'interrupteur de démarrage de la torche et les fils de la torche. Le remplacer si nécessaire.
Consulter Remplacement de l’interrupteur de démarrage à la page 197 ou Remplacement du faisceau de torche et
du serre-câble à la page 146.
9. Brancher l’alimentation électrique (ON) (I).
10. Mesurer les valeurs entre le contact 16 à J7 et la terre. Consulter Test 2 – Vérification de la tension du circuit
imprimé d’alimentation à la page 83.
a. Lorsque la gâchette est actionnée, la valeur mesurée devrait être de 0 V c.c. pour un circuit ouvert.
b. Lorsque la gâchette est relâchée, la valeur mesurée devrait être de 3,2 V c.c. pour un circuit fermé.
11. Les valeurs sont-elles correctes ?
 Si oui, remplacer le circuit imprimé de commande. Consulter Remplacement du circuit imprimé de commande à
la page 120.
 Si non, remplacer le circuit imprimé d’alimentation. Consulter Remplacement du circuit imprimé d’alimentation à
la page 128.
WORK LEAD (BLK)
AC AC
R w
TORCH START
BLK
BLK
B
TORCH START
