154 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
4. La cartouche du filtre à air doit-elle être
remplacée ?
 Si oui, passer à l’étape suivante.
 Si non, passer à l’ étape 5 à la page 155.
5. Tirer la cartouche filtrante par le haut de la
cuve de filtre pour la retirer. Attention de ne
pas endommager le joint torique sur le dessus
de la cuve.
6. Tourner doucement les raccords en
plastique jusqu’à ce qu’ils sortent et que
la cartouche filtrante se libère d’eux. Mettre les
deux raccords en plastique de côté.

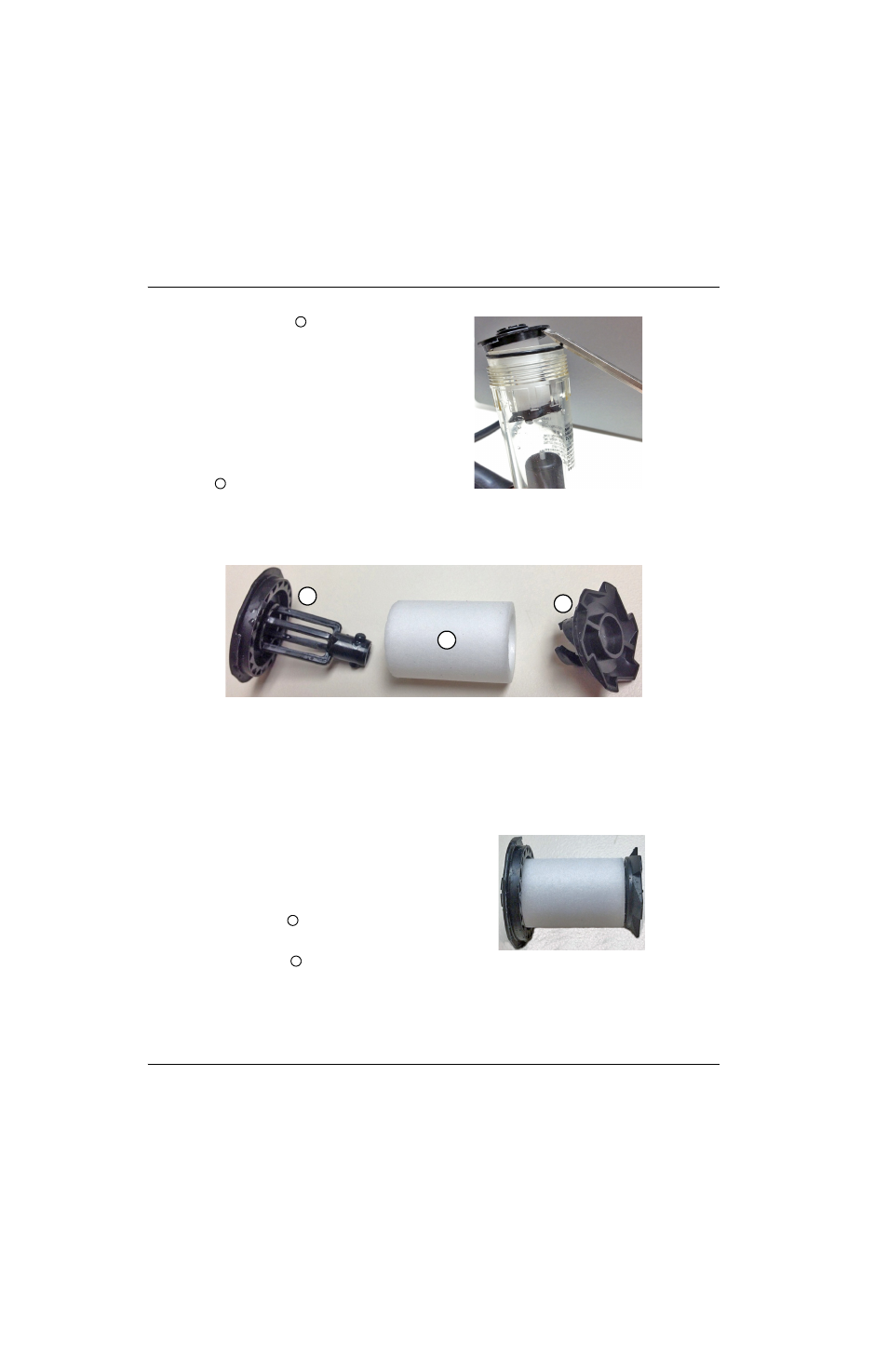

Figure 67
Installation de la cartouche filtrante et de la cuve de filtre à air
1. Il n’est nécessaire de remplacer que la cartouche filtrante ou la totalité de l’ensemble de cuve de filtre ?
 Cartouche de filtre à air : passer à l’étape suivante.
 Ensemble de cuve de filtre à air : commencer par l’ étape 5 à la page 155.
2. Installer la cartouche filtrante neuve dans les
raccords en plastique. Tourner doucement les
raccords en plastique jusqu’à ce qu’ils se
verrouillent et soient bien ajustés sur la cartouche
filtrante.
3. Nettoyer la cuve de filtre avant de l’installer
à nouveau en essuyant tous les résidus d’huile,
de saleté ou d’autres contaminants. S'assurer que
le joint torique de la cuve
n’est pas fissuré ou
endommagé. Consulter la Figure 68 à la page 155.
6
7
7
6
7
1
2
