180 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant

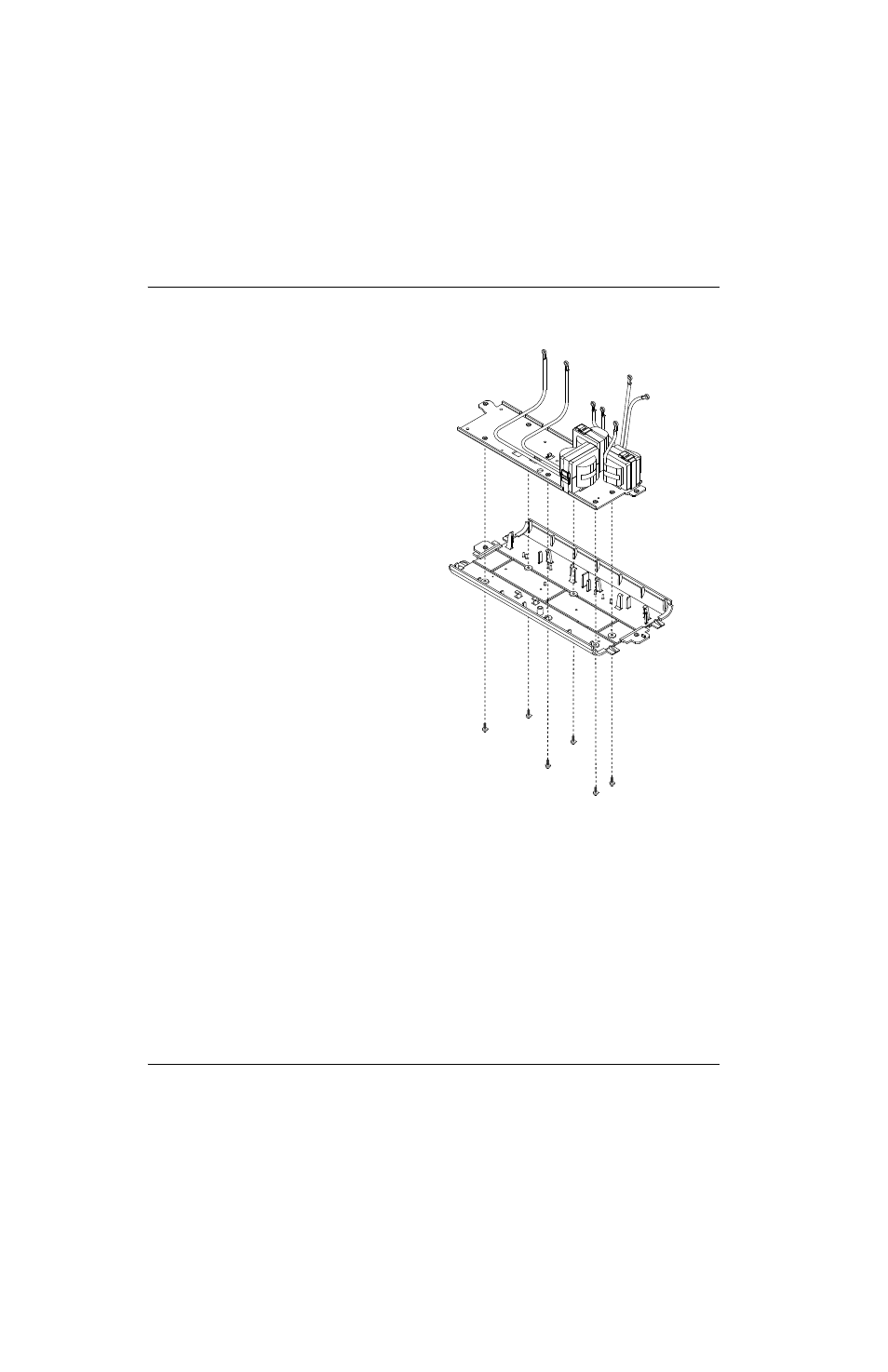

Installation de l’ensemble magnétique
1. Aligner les trous de vis du socle en
plastique avec ceux de la plaque métallique
située au bas de l’ensemble magnétique
neuf.
2. Fixer l’ensemble magnétique neuf au socle
en plastique à l’aide des six vis. Serrer les
vis à un couple de 23,0 kg cm.
3. Aligner les fis de l’ensemble magnétique
avec les encoches qui se trouvent en bas
du panneau central pour éviter que les fils
ne soient pincés.
4. Pousser le socle en plastique et l’ensemble
magnétique dans la partie inférieure de la
source de courant jusqu’à ce que
l’ensemble se positionne.
5. Du côté du ventilateur de la source de
courant, fixer la cosse ronde du fil blanc
de la bobine d’induction de sortie au plot
de contact identifié par « WHT » à l’aide
d’un tournevis à douille de 8 mm. Serrer
l’écrou à 23,0 kg cm. Consulter
la
Figure 87 à la page 178.
 Remettre également en place les autres
câbles ayant été retirés du plot « WHT ».
6. En utilisant la vis retirée à l’étape 3 à la
page 178, fixer le fil de mise à la terre au
socle en métal de l’ensemble magnétique.
Serrer la vis à un couple de 17,3 kg cm.
