Powermax30 AIR Manuel de service 808852 159
6 – Remplacement des composants de la source de courant
Remplacement du serpentin d’échange thermique
Retrait du serpentin d’échange thermique
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Retrait du ventilateur à la page 157.
2. Pousser pour libérer le serpentin d’échange thermique en cuivre du raccord coudé sur le côté gauche du filtre
à air . (Consulter Comment utiliser des raccords instantanés à la page 135.)
3. Faire tourner le serpentin vers soi jusqu’à ce que le haut du serpentin pointe vers le bas de la source de courant .
4. Pousser pour libérer le serpentin d’échange thermique en cuivre du raccord d’échappement du compresseur
interne .
 En cas de problème pour déconnecter le serpentin du compresseur interne, essayer de
pousser le serpentin plus loin dans le raccord pour le redresser. Puis le retirer en poussant
pour le libérer.
5. Utiliser une clé de 11 mm pour retirer le raccord coudé sur le côté gauche du filtre à air.
 Si le raccord d’échappement sur le compresseur interne est en bon état, le laisser
en place. Si le raccord doit être remplacé, utiliser une clé de 11 mm pour le retirer.

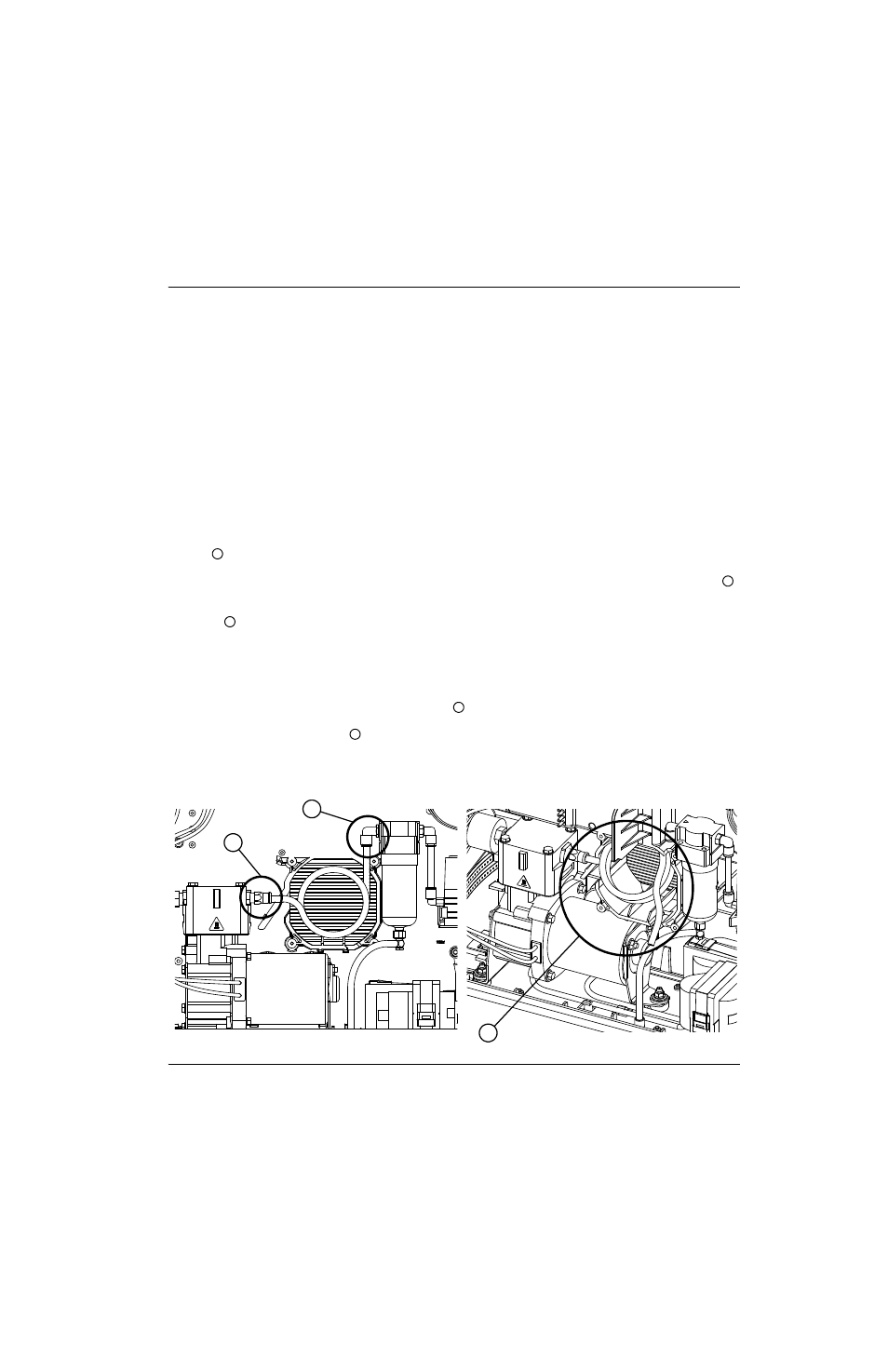

Figure 71
Numéro de kit Description
428376 Kit : Serpentin d’échange thermique (comprend raccord coudé pour filtre à air et système
d’extraction pour compresseur interne)
1
2
3
1
3
1
2
3
