144 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Remplacement de l’électrovanne
Retrait de l’électrovanne
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
2. Débrancher le connecteur de J6 du circuit
imprimé d’alimentation. Soulever le bord supérieur
de la barrière de composant pour voir le connecteur.
3. Retirer les fils de l’électrovanne de l’encoche située
en haut du panneau central.
4. Tirer les deux attaches du panneau central qui
maintiennent l’électrovanne en place, et libérer
l’électrovanne de ces attaches.
5. Pousser pour libérer le tuyau d’alimentation
en gaz du raccord sur le côté gauche de l’électrovanne.
(Consulter Comment utiliser des raccords instantanés à la page 135.)
6. Pousser pour libérer le tuyau d’alimentation en gaz du raccord sur le côté droit de l’électrovanne.

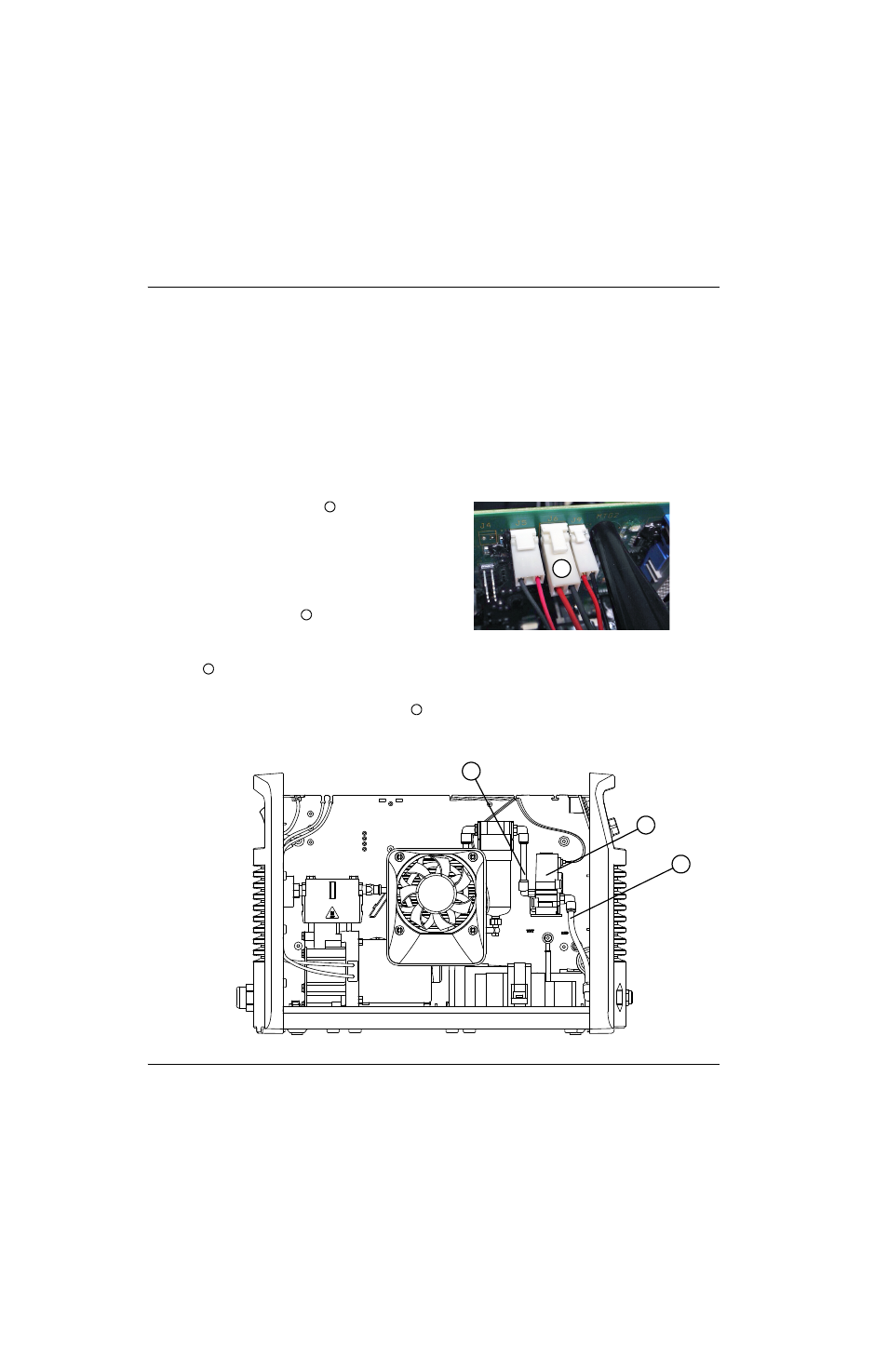

Figure 59
Numéro de kit Description
428374 Kit : Électrovanne (comprend tuyaux de gaz et raccords coudés)
1
1
2
3
4
2
3
4
