146 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Remplacement du faisceau de torche et du serre-câble
Démontage du faisceau de torche et du serre-câble
Si seul le câble du faisceau de torche est remplacé et non l’ensemble de torche au complet, se reporter à Remplacement
du faisceau de torche à la page 199 pour connaître les détails sur la façon de retirer l’ancien faisceau de la torche.
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Démontage du panneau avant à la page 104.

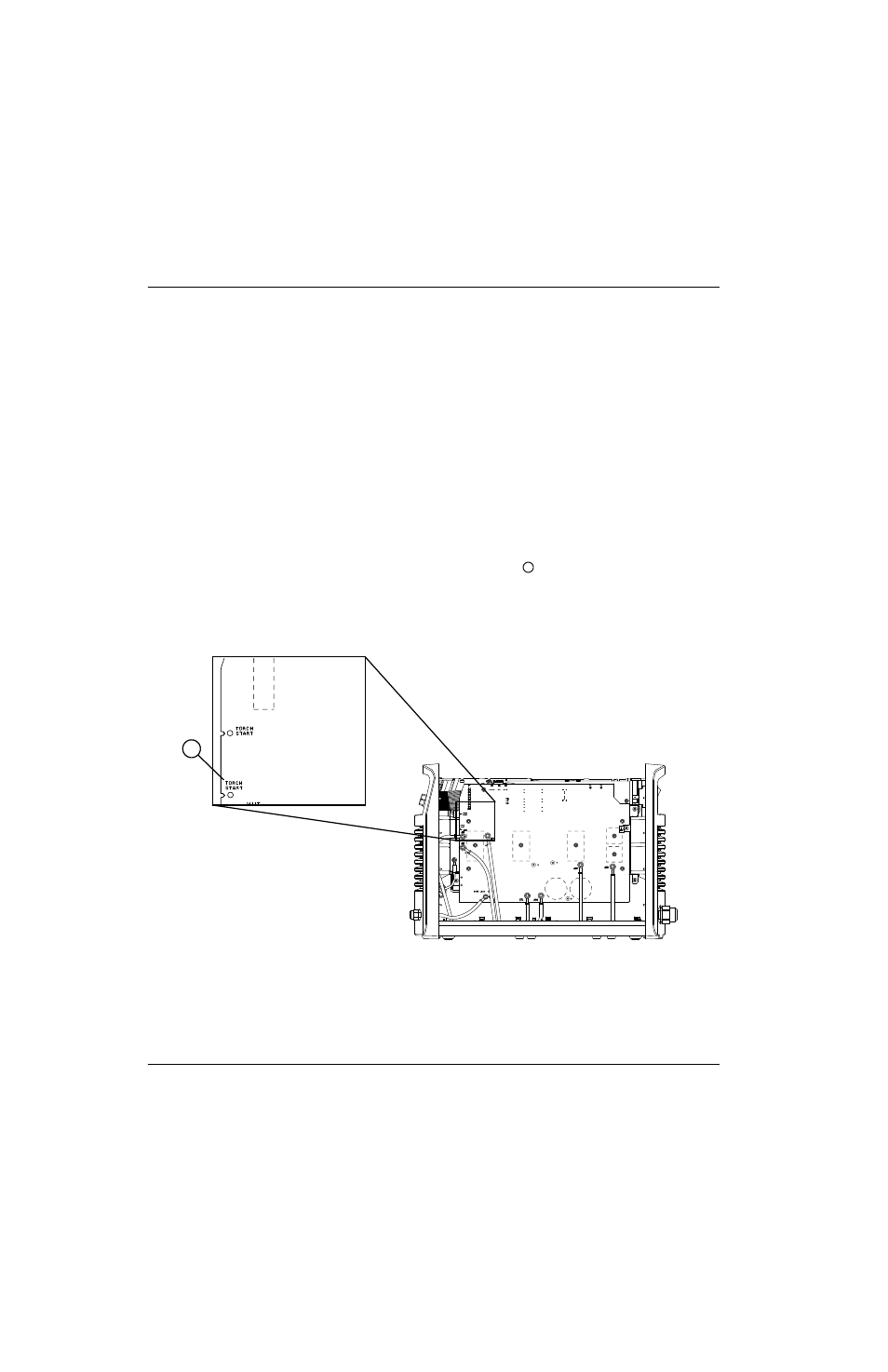

2. Repérer le connecteur à trois contacts du logement TORCH START (J12) situé sur le circuit imprimé
d’alimentation (sur le côté faisant face au dissipateur thermique), où les fils orange, bleu et violet du faisceau
de torche se rencontrent.
Figure 60
Numéro de kit Description
428176 Kit : Faisceau de torche Air T30 de 4,6 m avec serre-câble
1
WORK LEAD (BLK)
AC AC
R w
TORCH START
BLK
BLK
B
TORCH START
1
