Hypertherm Powermax30 AIR Rev.0 Service manual Manuel d'utilisation
Page 119
Powermax30 AIR Manuel de service 808852
119
6 – Remplacement des composants de la source de courant
Installation de l’interrupteur d’alimentation
1. Insérer le nouvel interrupteur d’alimentation dans le panneau arrière en veillant à ce que l’étiquette marche (ON) (I)
soit sur la partie supérieure de l’interrupteur.
Un « clic » d’enclenchement devrait se faire entendre.
2. Appuyer les connecteurs des deux fils blancs qui sont fixés au circuit imprimé d’alimentation au point « AC » sur
les deux contacts inférieurs de l’interrupteur d’alimentation. Le fil « AC » gauche
se raccorde au contact inférieur
gauche de l’interrupteur d’alimentation ; tandis que le fil « AC » droit
se raccorde au contact inférieur droit
de l’interrupteur d’alimentation. Consulter

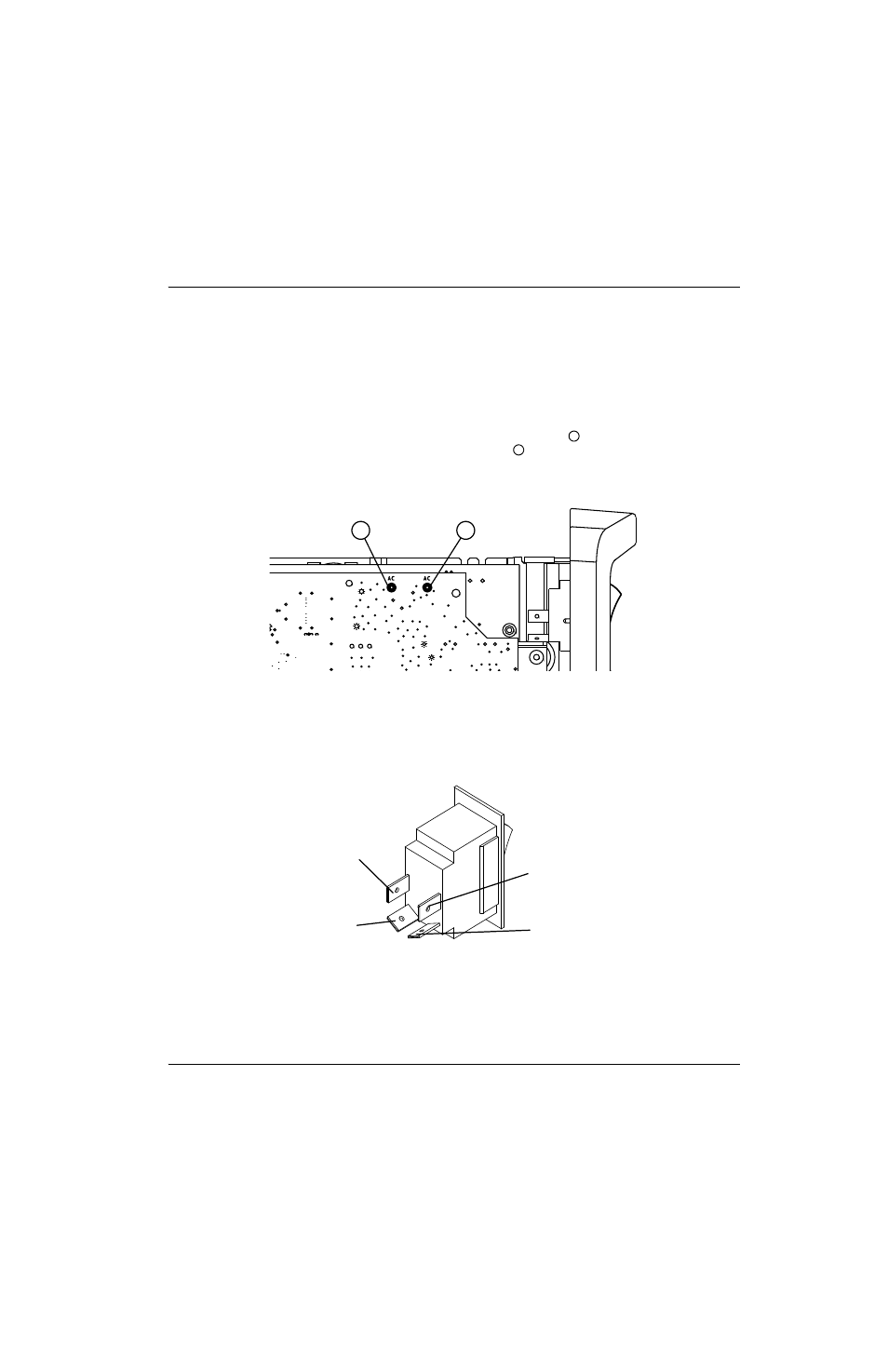

Figure 38
3. Pousser le connecteur du fil noir (CSA) ou marron (CE) sur le contact supérieur gauche de l’interrupteur
d’alimentation.
4. Pousser le connecteur du fil blanc (CSA) ou bleu (CE) sur le contact supérieur droit de l’interrupteur d’alimentation.
Figure 39
5. Suivre les procédures suivantes :
a. Consulter Installation de la barrière de composant à la page 103.
b. Consulter Installation du couvercle de la source de courant à la page 101.
c. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
1
2
AC
AC
2
1
Blanc (AC) (contact inférieur gauche)
Noir (CSA)
Marron (CE)
(contact supérieur gauche)
Blanc (AC) (contact inférieur droit)
Blanc (CSA)
Bleu (CE)
(contact supérieur droit)
