Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
8. À l’intérieur du panneau avant, dévisser l’écrou de retenue
du serre-câble du faisceau de torche
, de façon
à ce que le faisceau de torche puisse se déplacer librement. Consulter la
9. Retirer le faisceau de torche en tirant les fils au travers du trou sur le panneau avant
. Si le serre-câble est
remplacé, le retirer du panneau avant.

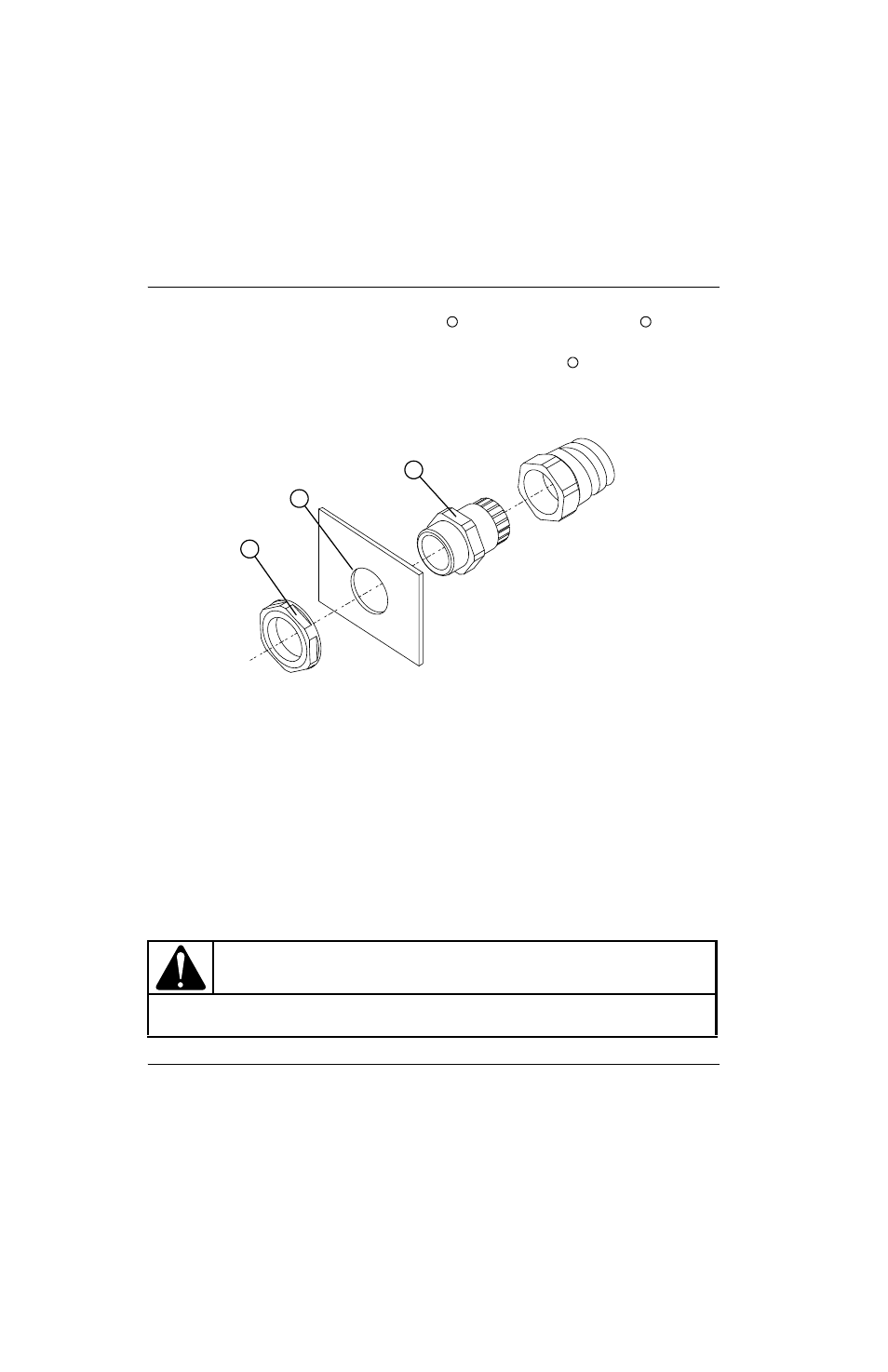

Figure 63
Installation du faisceau de torche et du serre-câble
Si seul le câble du faisceau de torche est remplacé et non l’ensemble de torche au complet, se reporter à
du faisceau de torche à la page 199 pour connaître les détails comment connecter le nouveau faisceau à la torche.
1. Installez-vous un nouveau serre-câble ?
Si oui, faire glisser le serre-câble neuf et l’écrou du serre-câble neuf par-dessus le nouveau faisceau de torche
et jusqu’au trou du panneau avant.
Si non, passer à la prochaine étape.
2. Faire passer les fils du nouveau faisceau de torche dans le trou du panneau avant et ensuite au travers de l’écrou
de retenue du serre-câble.
3. À partir de l’intérieur du panneau avant, serrer l’écrou de retenue sur le serre-câble.
ATTENTION !
Faire attention de ne pas entortiller le faisceau de torche en serrant l’écrou de retenue sur
le serre-câble.
6
7
8
Intérieur
Extérieur
6
7
8
