Powermax30 AIR Manuel de service 808852 209
8 – Pièces

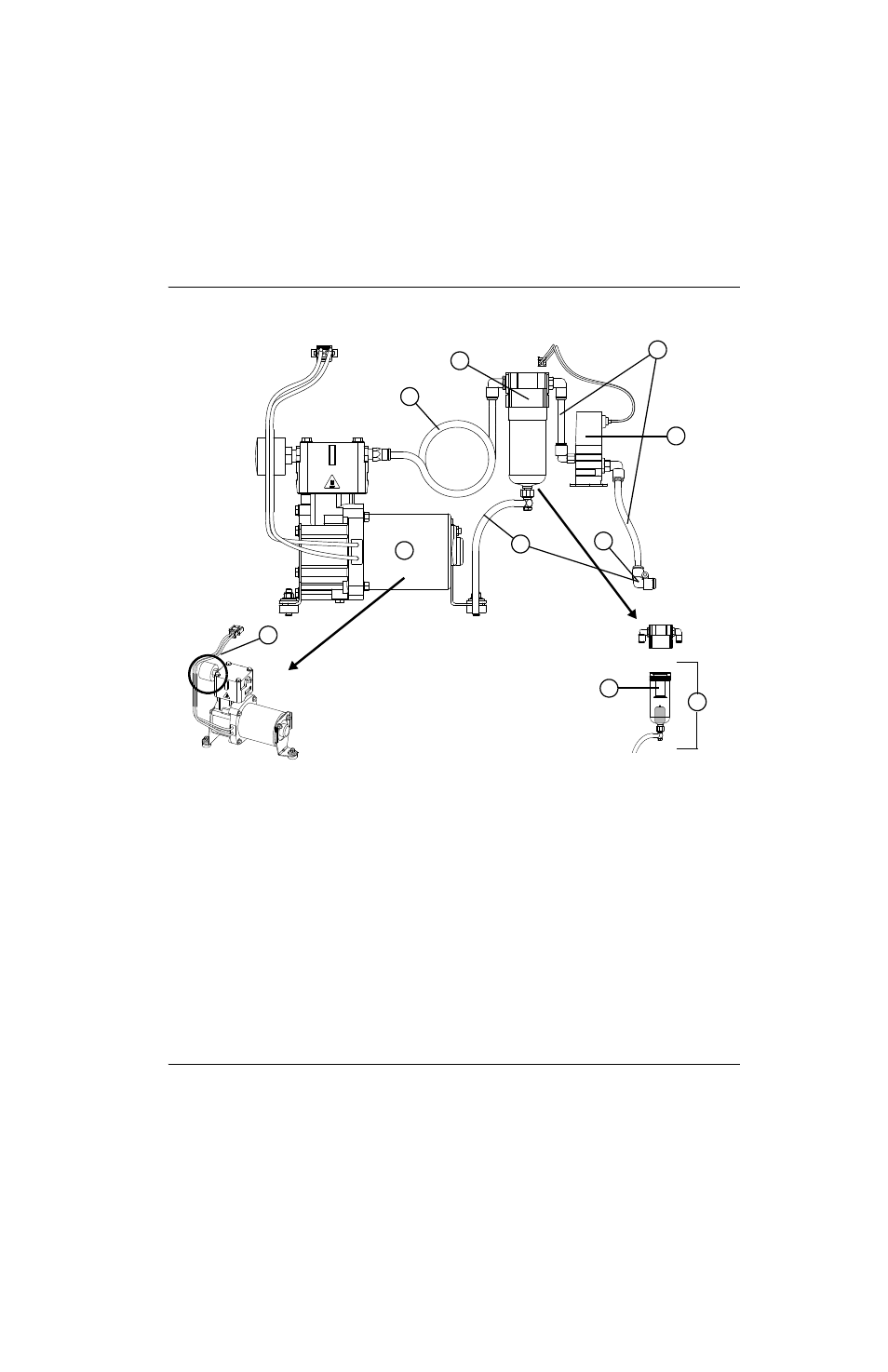

Intérieur, pneumatiques (côté ventilateur)
Article Numéro de kit Description Identificateur
1 428377 Kit : Compresseur interne (comprend un filtre d’entrée d’air et système
d’extraction)
2 428379 Kit : Filtre d’entrée d’air pour compresseur interne
3 428376 Kit : Serpentin d’échange thermique (comprend raccord coudé pour filtre
à air et système d’extraction pour compresseur interne)
4 428375 Kit : Ensemble du filtre à air (comprend tuyau de gaz, drain de vidange
et raccords coudés)
5 428378 Kit : Cartouche filtrante à air
6 428380 Kit : Cuve de filtre à air (comprend cartouche filtrante à air, joint torique
et tuyau de vidange)
7 428374 Kit : Électrovanne (comprend tuyaux de gaz et raccords coudés) V1
8, 9 428373 Kit : Tuyau de vidange, 2 flexibles d’alimentation en gaz, raccord coudé
9 428238 Kit : Raccord coudé de rechange pour le faisceau de torche
1
6
5
2
3
4
7
8
9
8
