Powermax30 AIR Manuel de service 808852 157
6 – Remplacement des composants de la source de courant
Remplacement du ventilateur
Retrait du ventilateur
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
2. Détacher le connecteur de J5 du circuit imprimé
d’alimentation . Soulever le bord supérieur de la barrière
de composant pour voir le connecteur.
3. Retirer les fils rouge et noir du ventilateur de l’encoche située
en haut du panneau central.
4. Tirer doucement l’enceinte du ventilateur hors du boîtier
du ventilateur pour dégager les quatre agrafes à chaque
coin de l’enceinte. Consulter la Figure 69.
 Si nécessaire, utiliser des pinces à bec fin pour comprimer et dégager les deux agrafes
du coin supérieur de l’enceinte avant de dégager les deux agrafes inférieures du boîtier
du ventilateur.
5. Retirer la vis de retenue de chaque coin du ventilateur. Glisser le ventilateur hors de la source de courant.

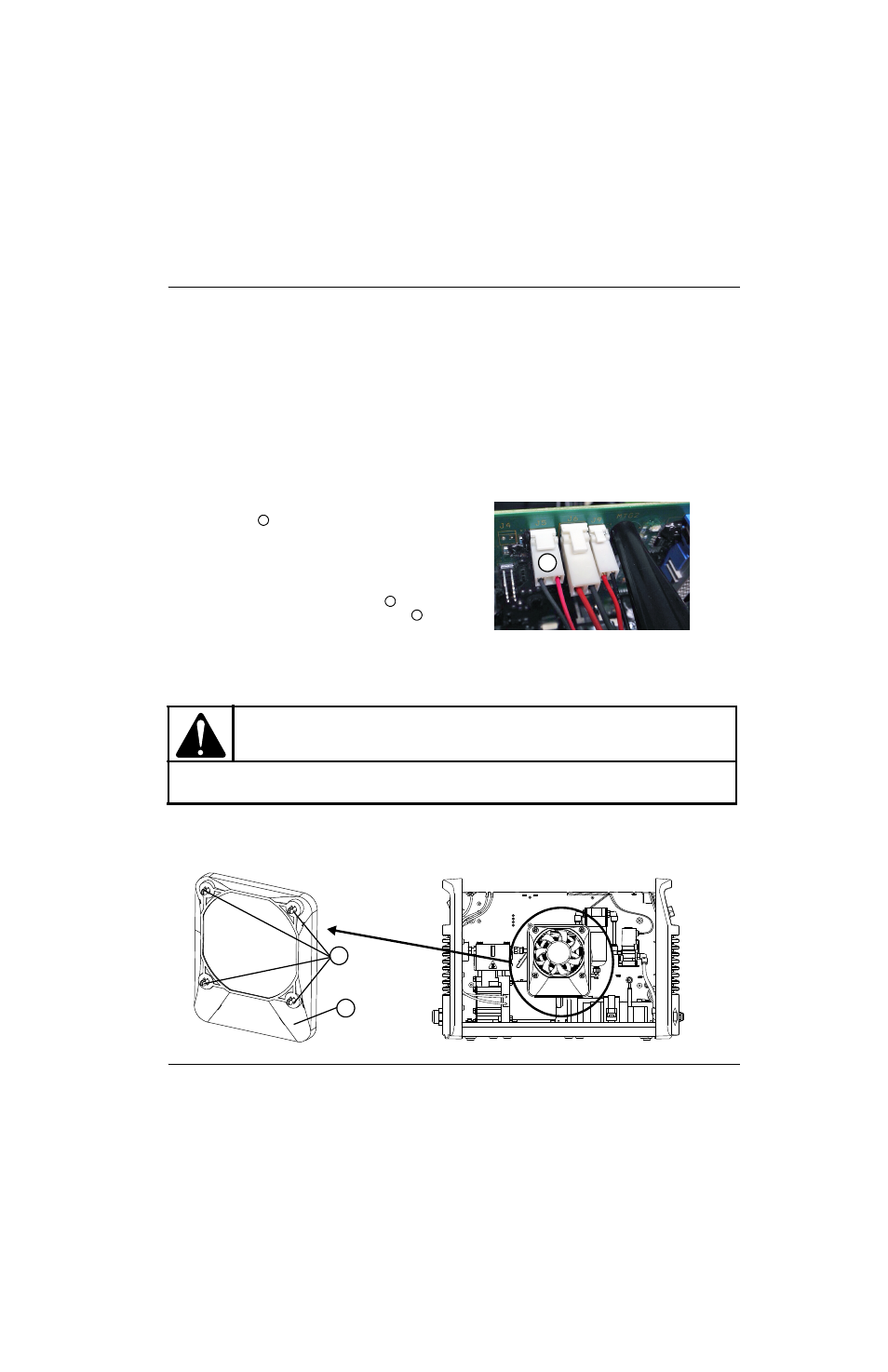

Figure 69
Numéro de kit Description
428236 Kit : Ensemble de ventilateur avec plénum
ATTENTION !
Prendre soin de ne pas appliquer trop de pression sur une des agrafes lors du démontage du plénum
du ventilateur.
1
1
2
3
2
3
