172 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant

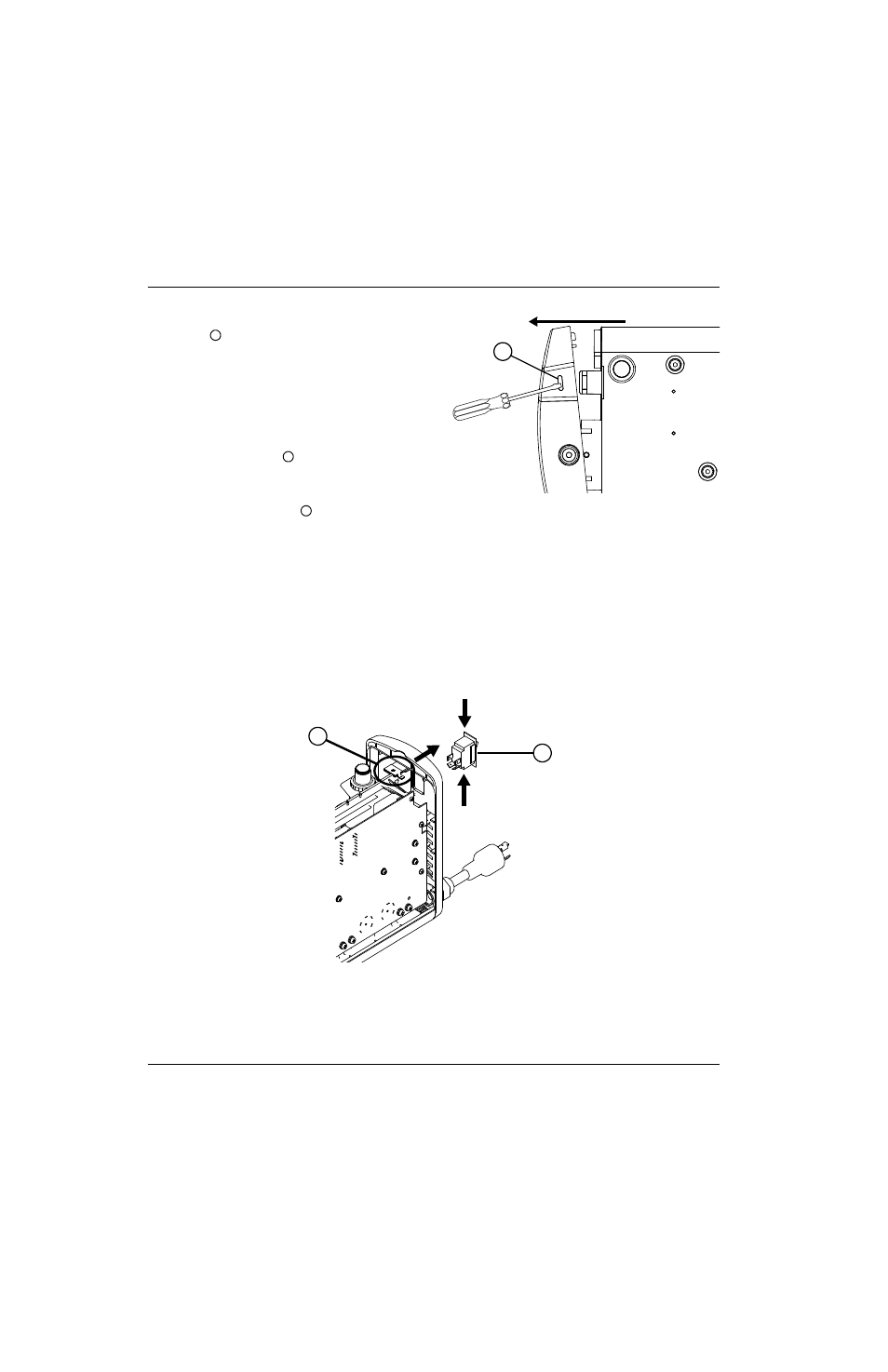

5. Insérer un tournevis plat dans l’orifice d’un des
fermoirs . Tout en appuyant sur la languette
dans le fermoir, tirer l’angle du panneau arrière
loin de la source de courant jusqu’à ce qu’il
se détache du socle.
6. Répéter l’étape précédente pour l’autre côté
du panneau.
7. Déconnecter le fil de mise à la terre de la
borne de mise à la terre située près du haut
du panneau arrière. Consulter la Figure 81.
8. Déconnecter les quatre fils de l’arrière de
l’interrupteur d’alimentation .
9. À l’aide d’un petit tournevis plat, appuyer sur l’une des languettes qui se trouve en bas de l’interrupteur
d’alimentation, puis pousser sur ce coin de l’interrupteur pour le faire sortir du panneau arrière.
10. Appuyer sur l’autre languette qui se trouve en bas de l’interrupteur d’alimentation, puis pousser sur ce coin
de l’interrupteur pour le faire sortir du panneau. S’assurer que la première languette ne s’enclenche pas à nouveau
en place, pendant que la seconde est détachée.
11. Répéter les deux étapes précédentes en haut de l’interrupteur d’alimentation, afin de dégager et faire sortir
l’interrupteur du panneau arrière. Retirer complètement l’interrupteur du panneau.
Figure 81
12. Débrancher le cordon d’alimentation de la source de courant. Consulter Retrait du cordon d’alimentation et du
serre-câble à la page 109.
