Powermax30 AIR Manuel de service 808852 73
5 – Dépannage et tests de système
DEL du circuit imprimé de commande

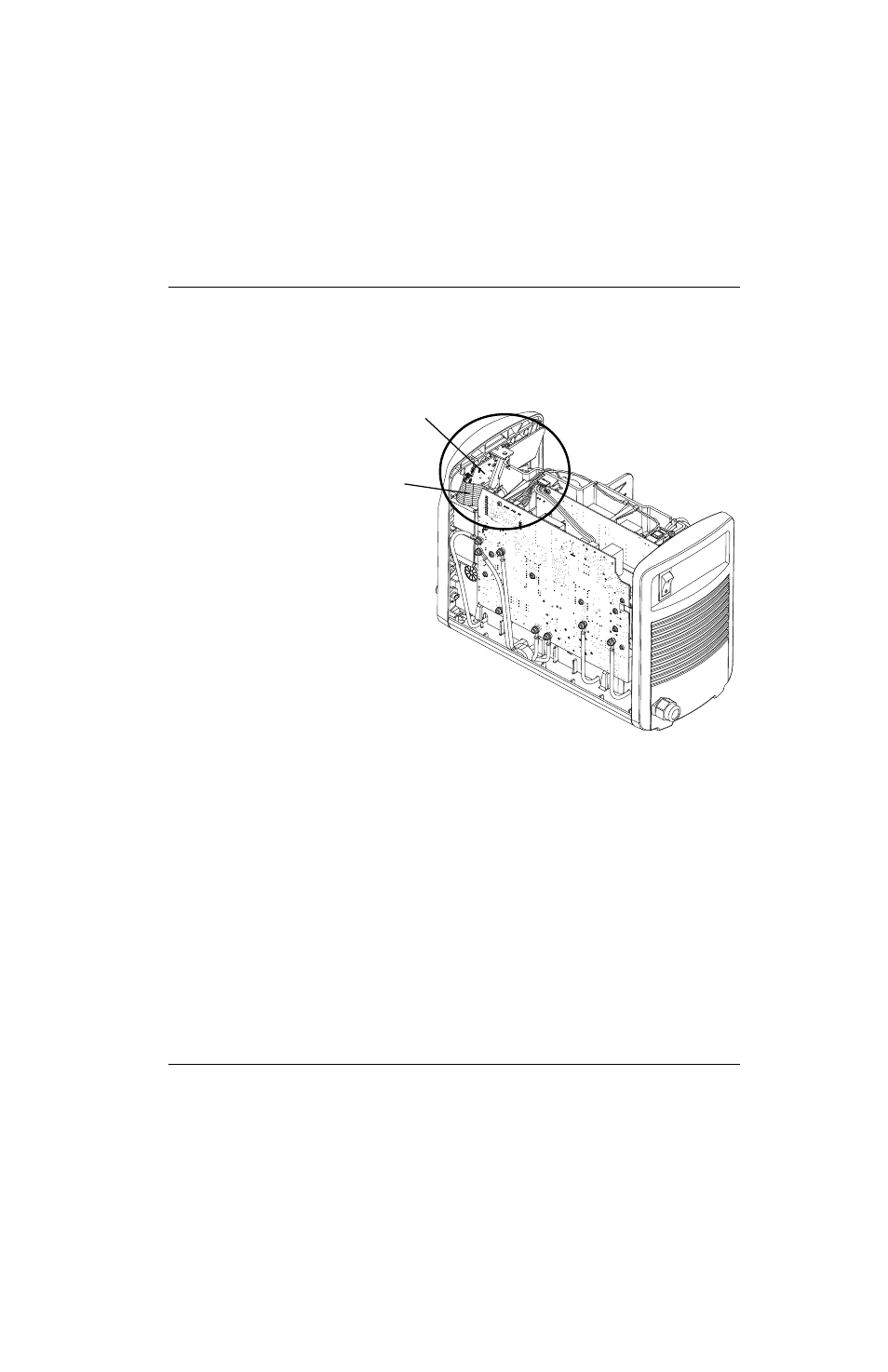

Le circuit imprimé de commande (PCB1) se trouve à l’intérieur du panneau avant.
Figure 3
Le circuit imprimé de commande possède quatre DEL de diagnostic :
 Réinitialisation : cette DEL s’allume lorsque la tension relevée est hors de la plage de valeurs. Consulter DEL de
réinitialisation à la page 74.
 Erreur : cette DEL s’allume lorsque les DEL du compresseur interne, de buse de la torche ou de température
situées à l’avant de la source de courant s’allument. Si les quatre DEL situées à l’avant de la source de courant
clignotent, alors la DEL d’erreur clignote également. Le nombre de clignotements entre les pauses indique
le composant défectueux.
 Transfert : cette DEL s’allume lorsque le transfert de l’arc s’effectue correctement entre la torche et la pièce
à couper, et elle clignote en mode d’arc pilote continu (lors de la coupe de métal déployé ou lors du passage
intermittent de l’arc sur la plaque).
 Démarrage : cette DEL s’allume lorsque la source de courant reçoit un signal de démarrage et reste allumée
en mode de fonctionnement normal.
Circuit imprimé de commande
Câble plat
