6 – Remplacement des composants de la source de courant
3. Retirer le connecteur de J12 en poussant la languette du connecteur vers la fiche et en sortant cette dernière.

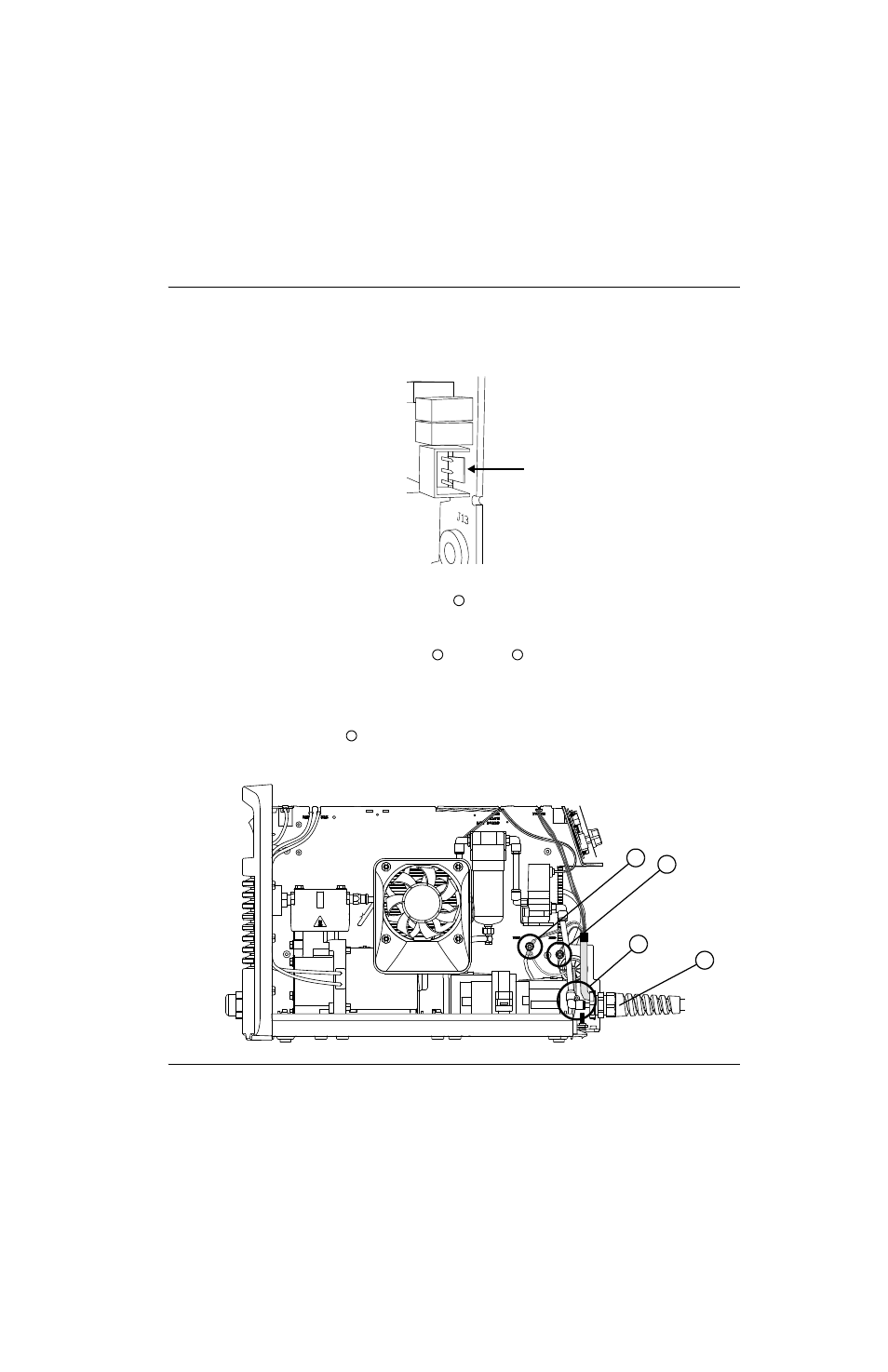

Figure 61
4. Pousser pour débrancher le raccord à 90° en plastique du raccord d’alimentation en gaz en laiton du faisceau
de torche, situé à l’intérieur du panneau avant de la source de courant. (Consulter Comment utiliser des raccords
instantanés à la page 135.)
5. Repérer les plots qui fixent le groupe de fils blancs et le fil rouge qui relie le faisceau de torche au panneau
central de la source de courant (du côté ventilateur de la source de courant).
6. À l’aide d’un tournevis à douille de 8 mm, retirer les écrous des goupilles et faire glisser les cosses rondes hors
des goupilles.
7. Desserrer l’écrou du serre-câble qui se trouve sur le faisceau de torche à l’extérieur du panneau avant.
Figure 62
Pousser la languette vers la fiche.
2
3 4
5
2
3
5
4
