Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Démontage et montage du panneau arrière
Plusieurs des réparations sont plus faciles à réaliser si le panneau arrière est préalablement retiré de la source
de courant. Pour des consignes sur le remplacement d’un ancien panneau arrière par un neuf, consulter
du panneau arrière à la page 171.
Démontage du panneau arrière
1. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
2. Déposer le couvercle de la source de courant. Consulter Dépose du couvercle de la source de courant
3. Desserrer l’écrou du serre-câble du cordon d’alimentation
.
4. Coucher la source de courant sur le côté.

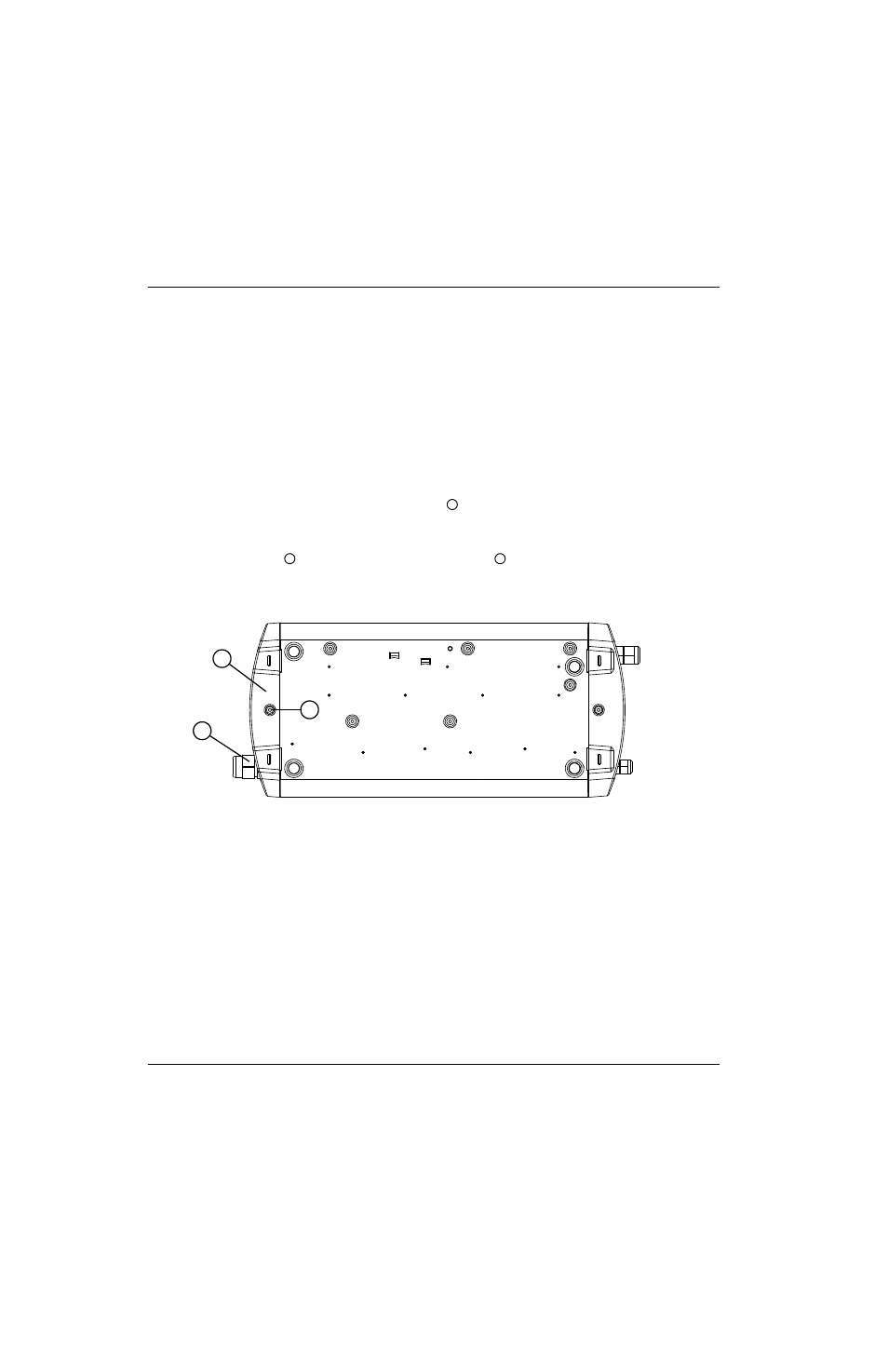

5. Retirer la vis de retenue
de la partie inférieure du panneau arrière
.
Figure 28
1
2
3
2
3
1
