6 – Remplacement des composants de la source de courant
Remplacement du circuit imprimé d’alimentation
Bien qu’il y ait certaines différences techniques entre le circuit imprimé d’alimentation des sources de courant CSA
et celui des sources d’alimentation CE, la méthode de remplacement est la même dans les deux cas.
Dépose du circuit imprimé d’alimentation
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Retrait de la barrière de composant à la page 102.
d. Consulter Démontage du panneau avant à la page 104.
2. S’assurer que le connecteur J7 du circuit imprimé de commande est retiré du circuit imprimé d’alimentation.
Consulter la Figure 48 à la page 129.
3. Retirer le connecteur TORCH START (J12) du côté composant du circuit imprimé d’alimentation en poussant
la languette du connecteur vers la fiche et en tirant cette dernière.

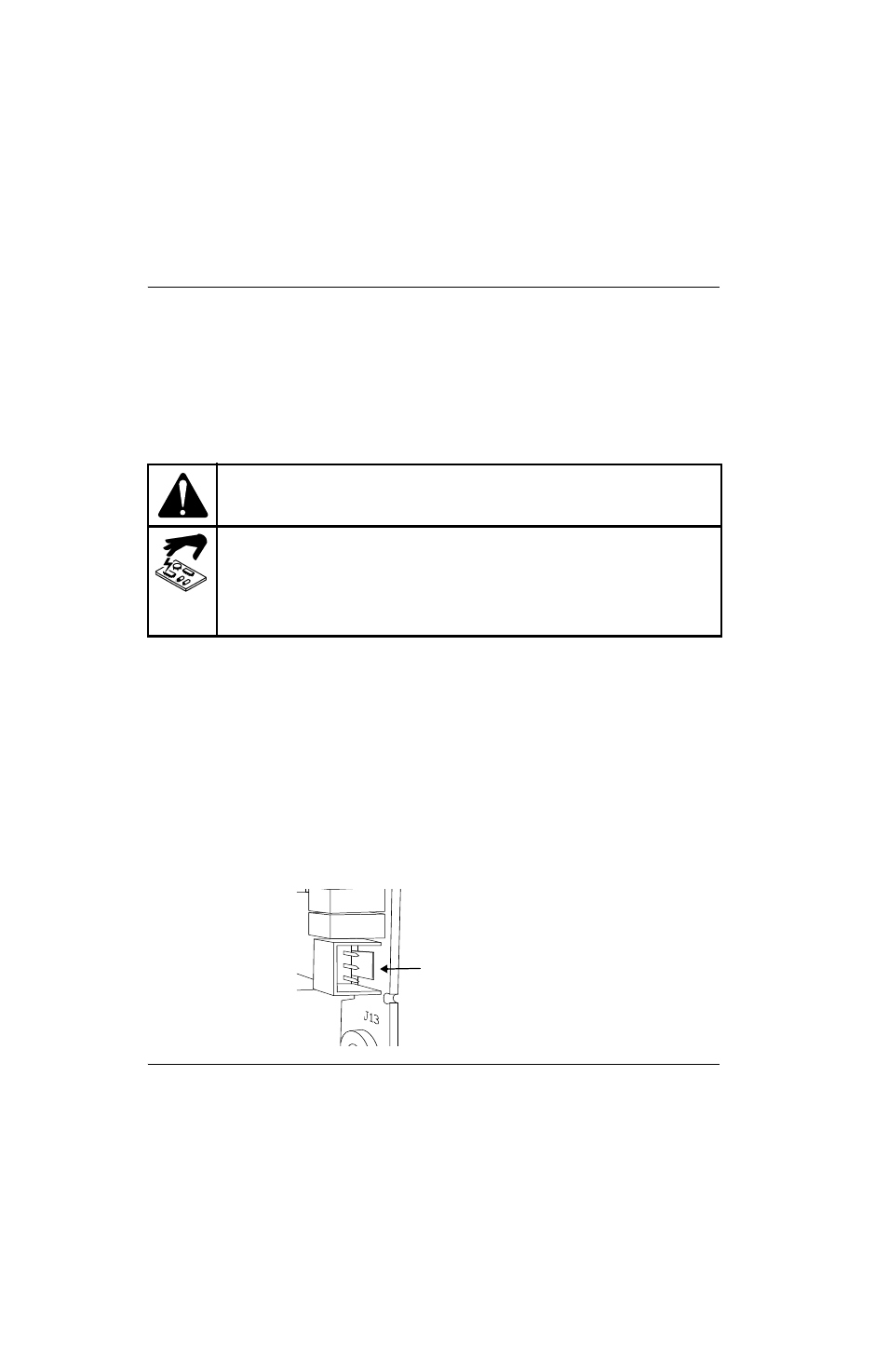

Figure 47
Numéro de kit Description
428402 Kit : Circuit imprimé d’alimentation, CSA (141351)
428403 Kit : Circuit imprimé d’alimentation CE (141357)
ATTENTION !
L’électricité statique peut endommager les cartes de circuits imprimés. Les précautions
qui s’imposent doivent être respectées lors de la manipulation des cartes de circuits
imprimés.
Les cartes de circuits imprimés doivent être rangées dans des contenants antistatiques.
L’utilisateur doit porter un bracelet antistatique lors de la manipulation des cartes de
circuits imprimés.
Pousser la languette vers la fiche.
