Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Remplacement du câble de retour et du collier de mise à la terre
Démontage et installation du câble de retour
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Retrait de la barrière de composant à la page 102.
d. Consulter Démontage du panneau avant à la page 104.
2. Desserrer l’écrou du serre-câble
sur le câble de retour
.
3. Retirer et mettre de côté la vis et la rondelle de J22
du circuit imprimé d’alimentation (identifié « WORK LEAD »).

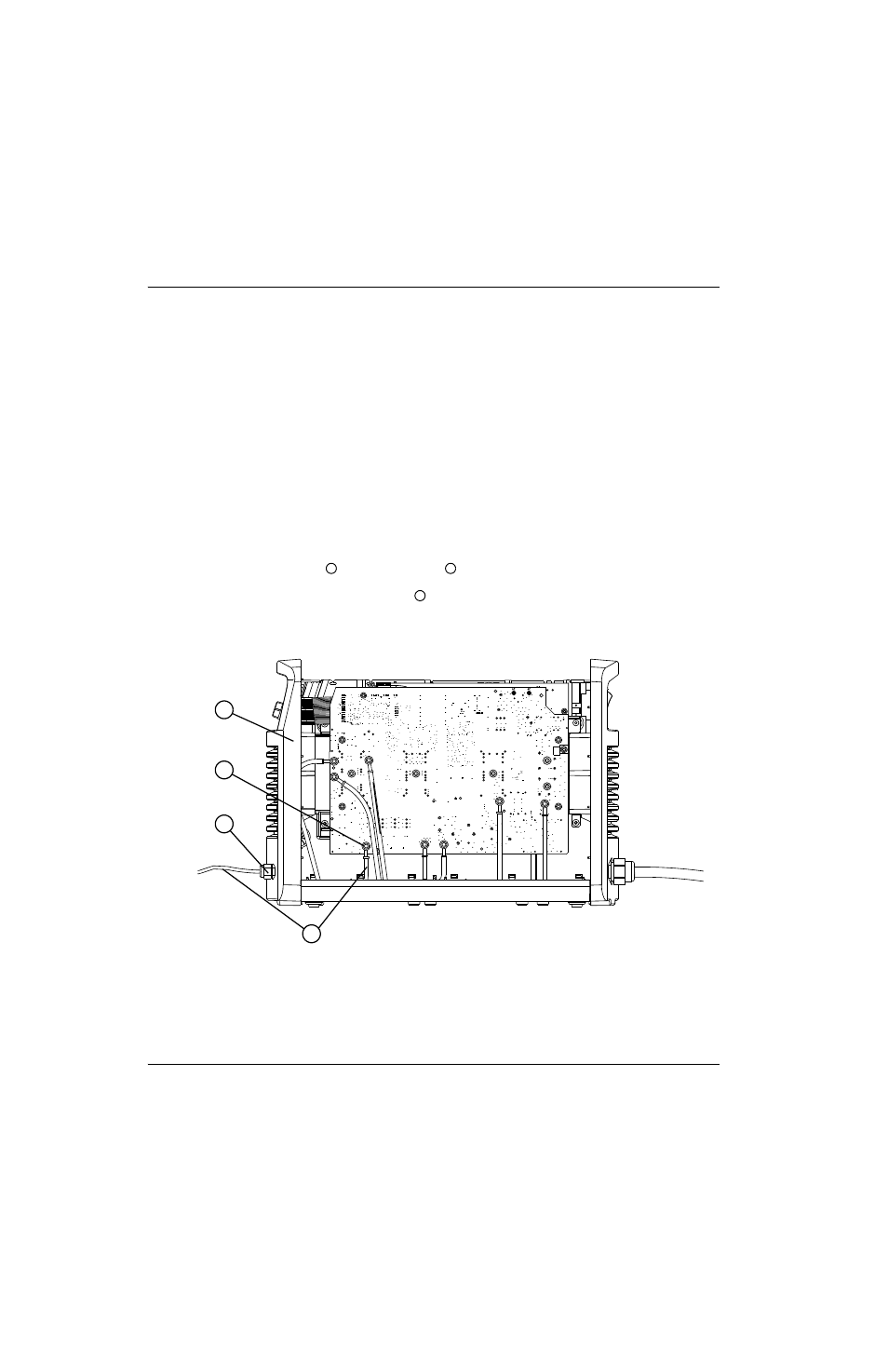

Figure 90
Numéro de kit
Description
Kit : Câble de retour 4,6 m, avec prise de terre
1
2
3
AC
AC
1
3
2
4
