Powermax30 AIR Manuel de service 808852 83
5 – Dépannage et tests de système
Test 2 – Vérification de la tension du circuit imprimé d’alimentation
1. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
2. Déposer le couvercle et la poignée de la source de courant. Consulter Dépose du couvercle de la source de courant
à la page 100.
3. Retirer la barrière de composant. Consulter Retrait de la barrière de composant à la page 102.
4. Rebrancher l’alimentation électrique, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
5. Utiliser un multimètre pour vérifier les tensions aux contacts J7 indiqués dans Tableau 6 à la page 84 pour s’assurer
du bon fonctionnement du circuit imprimé d’alimentation (PCB2). Si l’une des valeurs est incorrecte, remplacer
le circuit imprimé d’alimentation. Consulter
Remplacement du circuit imprimé d’alimentation à la page 128.

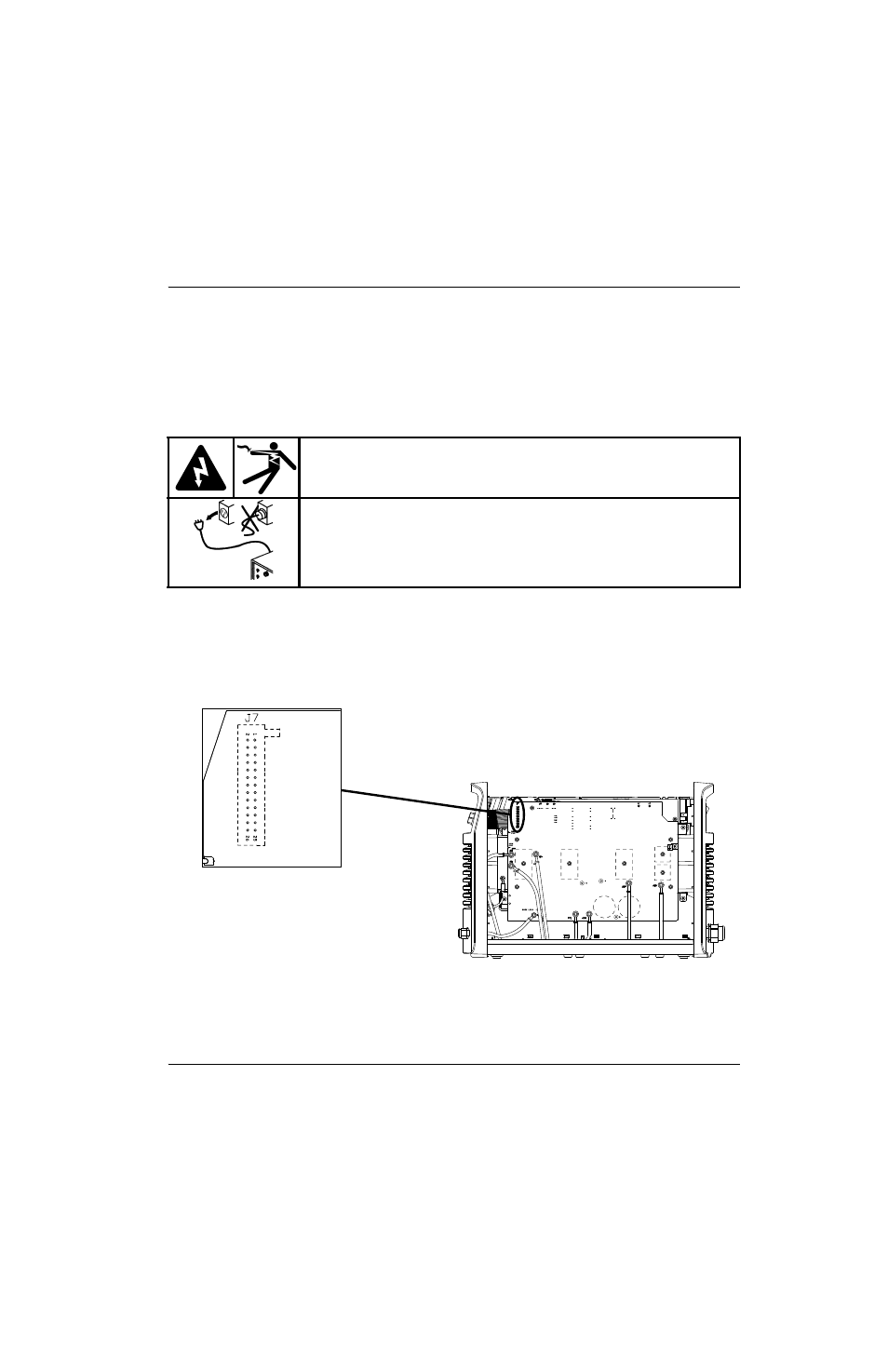

Figure 12
 Pour tester les valeurs au contact 16, la torche et la source de courant doivent être
positionnées de telle sorte que la gâchette de la torche puisse être actionnée et relâchée
sans danger. Pour connaître les emplacements de mise à la terre, consulter la
Figure 5 à
la page 76.
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Faire preuve d’une grande vigilance lors de tout travail à proximité de circuits
électriques sous tension. Des tensions dangereuses sont présentes au sein
de la source de courant qui peuvent provoquer des blessures potentiellement
mortelles.
Consulter AVERTISSEMENT ! à la page 57 avant de poursuivre.
WORK LEAD (BLK)
AC AC
R w
TORCH START
BLK
BLK
B
TORCH START
