104 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Démontage et montage du panneau avant
Plusieurs des réparations sont plus faciles à réaliser si le panneau avant est préalablement retiré de la source de courant.
Pour des consignes sur le remplacement d’un ancien panneau avant par un neuf, consulter
Remplacement du panneau
avant à la page 168.
Démontage du panneau avant
1. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
2. Déposer le couvercle de la source de courant. Consulter Dépose du couvercle de la source de courant
à la page 100.
3. Desserrer les écrous du serre-câble qui se trouvent sur le faisceau de torche et le câble de retour .
4. Coucher la source de courant sur le côté.
5. Retirer les vis de retenue de la partie inférieure du panneau avant .

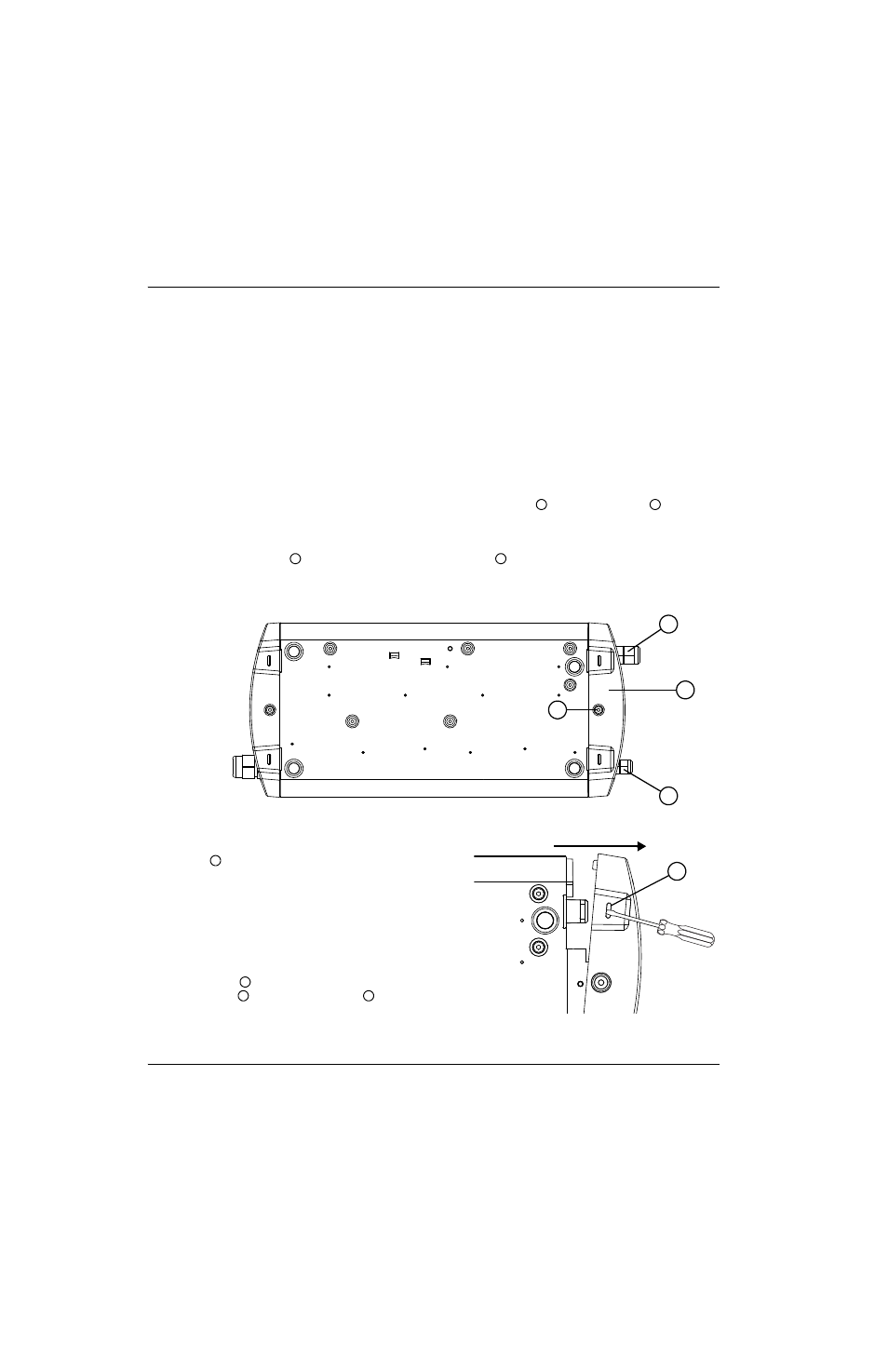

Figure 26
6. Insérer un tournevis plat dans l’orifice d’un des
fermoirs . Tout en appuyant sur la languette
dans le fermoir, tirer l’angle du panneau avant
loin de la source de courant jusqu’à ce qu’il
se détache du socle.
7. Répéter l’étape précédente pour l’autre côté
du panneau.
8. Débrancher le câble plat du circuit imprimé
de commande du circuit imprimé
d’alimentation en dépliant les loquets .
 Dans la Figure 27, le panneau central est
caché sur l’image de gauche.
1 2
3 4
3
4
1
2
5
5
6
7 8
