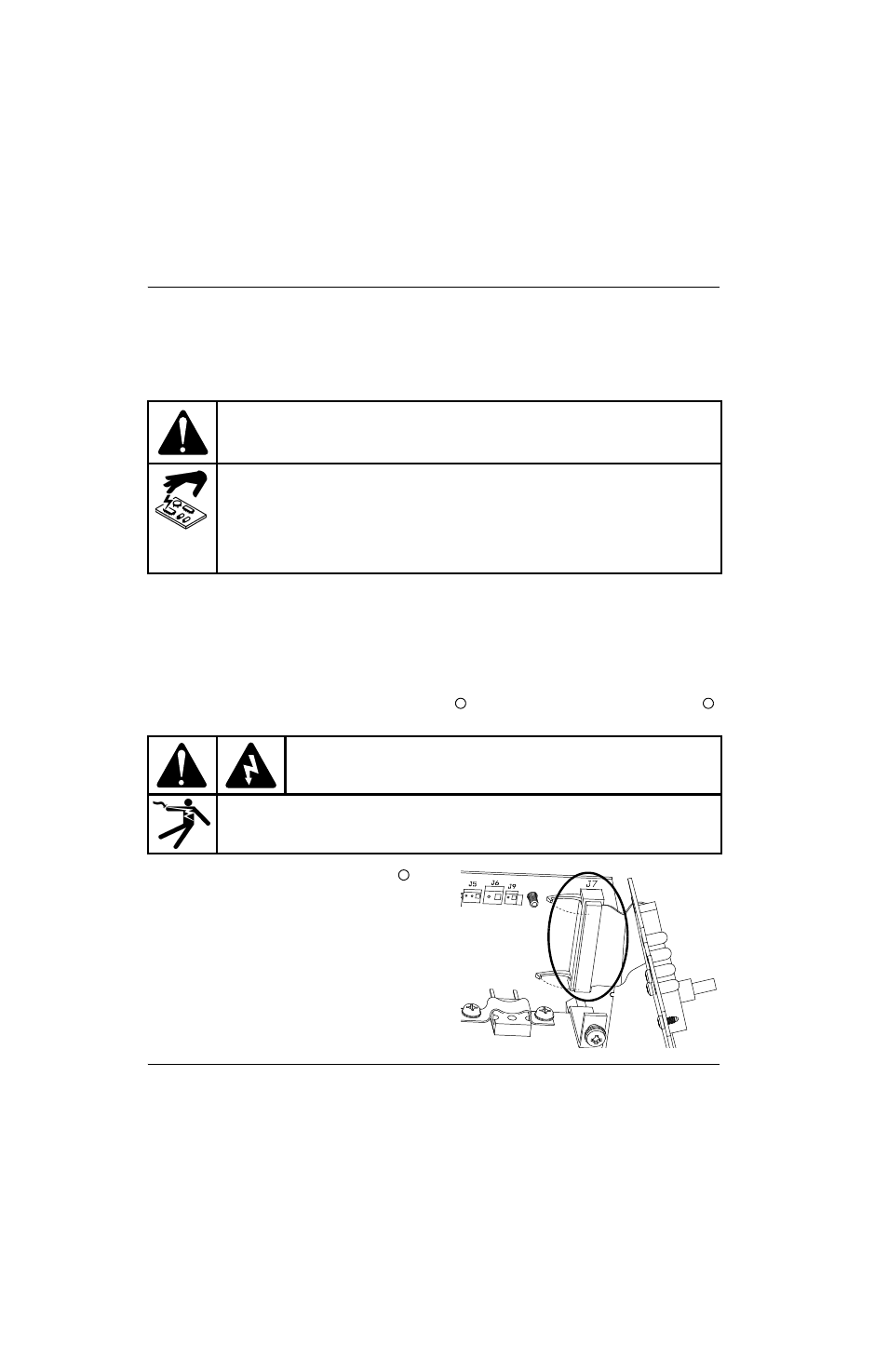

120 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Remplacement du circuit imprimé de commande
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Retrait de la barrière de composant à la page 102.
d. Consulter Démontage du panneau avant à la page 104.
2. S’assurer que le câble plat du circuit imprimé de commande est déconnecté du circuit imprimé d’alimentation .
Consulter la Figure 40.
3. Tester le nouveau circuit imprimé de commande avant
de l’installer :
a. Fixer le câble plat du circuit imprimé de commande
au circuit imprimé d’alimentation sur J7.
b. Brancher à nouveau le cordon d’alimentation à la source
de courant, puis démarrer le système (ON) (I).
c. S’assurer que la DEL de démarrage du circuit imprimé
de commande est la seule allumée. De plus, les DEL
de défaillance situées sur le panneau avant doivent être
éteintes. Consulter
DEL du circuit imprimé de
commande à la page 73.
Numéro de kit Description
428404 Kit : Circuit imprimé de commande (141365)
ATTENTION !
L’électricité statique peut endommager les cartes de circuits imprimés. Les précautions
qui s’imposent doivent être respectées lors de la manipulation des cartes de circuits
imprimés.
Les cartes de circuits imprimés doivent être rangées dans des contenants antistatiques.
L’utilisateur doit porter un bracelet antistatique lors de la manipulation des cartes
de circuits imprimés.
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Rester à l’écart des fils électriques et des composants pendant la réalisation des tests
sur le circuit imprimé de commande neuf.
1 2
3
