108 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Remise en place du panneau arrière
1. Pousser le panneau arrière dans le socle jusqu’à ce qu’il se mette en place.
2. S’assurer que le trou du collier de mise à la terre est aligné sur les trous de vis du panneau arrière et de la source
de courant. Consulter la Figure 29.
3. Serrer la vis de retenue à un couple de 23,0 kg cm. Consulter la Figure 28 à la page 106.
4. Aligner le panneau arrière afin que la boîte rectangulaire à l’intérieur du panneau glisse sur le dissipateur
thermique dans la source de courant.

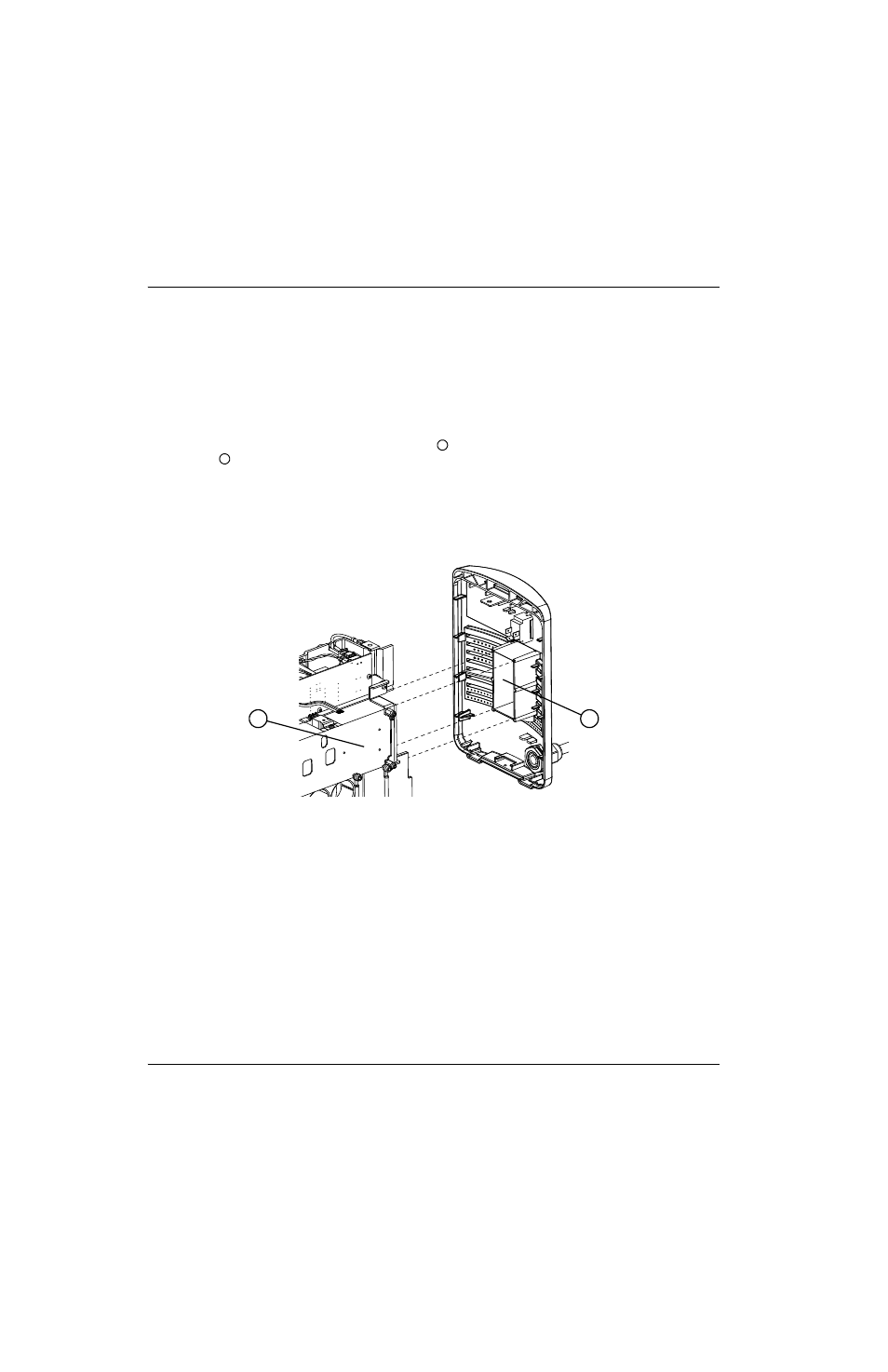

 Le circuit imprimé d’alimentation et les câbles du cordon d’alimentation sont cachés sur
la
Figure 30 pour montrer le dissipateur thermique et l’intérieur du panneau arrière.
Figure 30
5. Reconnecter le fil de mise à la terre à la borne de mise à la terre.
6. Serrer l’écrou du serre-câble sur le cordon d’alimentation.
7. Remettre en place le couvercle de la source de courant. Consulter Installation du couvercle de la source de courant
à la page 101.
1
2
1 2
