Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Remise en place du panneau de protection de la source de courant
Dépose du couvercle de la source de courant
1. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
2. Retirer les deux vis de la poignée sur le dessus de la source de courant. Tirer doucement sur le panneau le plus
proche de la vis qui est retirée afin de maintenir une pression sur cette dernière. Une fois la vis pratiquement extraite,
incliner légèrement le tournevis pour faciliter l’extraction de la vis.
3. Basculer légèrement les panneaux d’extrémité avant et arrière de la source de courant de façon à en extraire les
bords de la poignée d’en dessous. Déposer la poignée et la mettre de côté avec les deux vis.
4. Continuer à incliner les panneaux vers l’extérieur pour dégager le couvercle de ses rails côté ventilateur. Retirer
ensuite le couvercle de la source de courant.

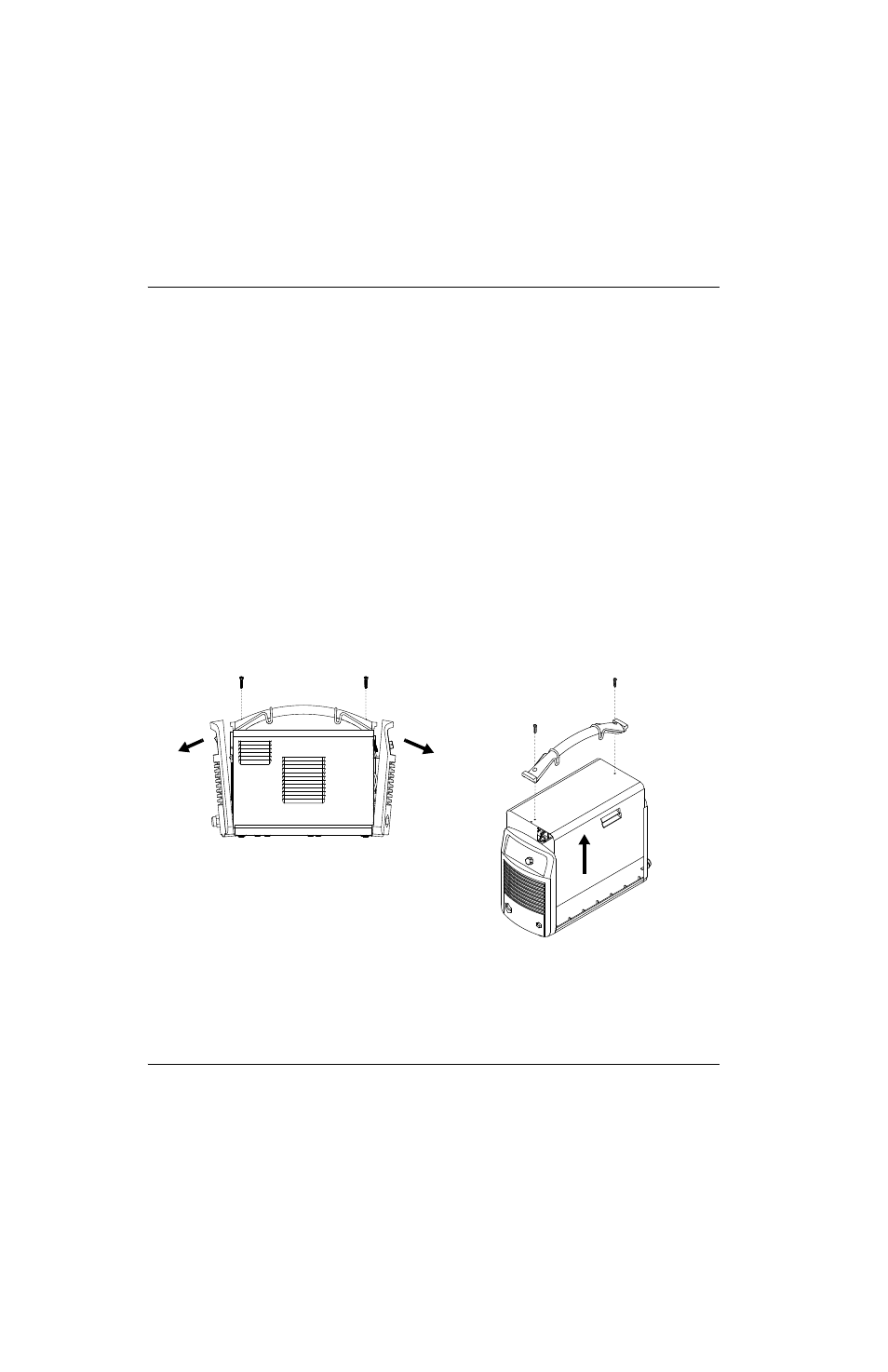

Figure 22
Numéro de kit
Description
Kit : Couvercle de source de courant avec étiquettes, CSA
Kit : Couvercle de source de courant avec étiquettes, CSA, fabriqué en Amérique
