130 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
6. Sur l’arrière du circuit imprimé d’alimentation, retirer les connecteurs des fils des transformateurs et des bobines
d’induction. Consulter la Figure 49.
a. Retirer J13, J14 et J15 situés du côté du panneau avant du circuit imprimé d’alimentation.
b. Retirer J18 et J19 situés du côté du panneau arrière du circuit imprimé d’alimentation.
c. Retirer J20 et J21 situés au centre en bas du circuit imprimé d’alimentation.
7. Enlever la cosse ronde du câble de retour de J22.
8. Déposer les 2 vis de retenue.
9. Retirer les trois vis qui fixent les IGBT au dissipateur thermique et les deux vis qui fixent les ponts de diodes
en entrée au dissipateur thermique. Le circuit imprimé d’alimentation comprend des trous d’accès aux deux vis
du pont de diodes en entrée.
10. Retirer les quatre vis de l’ensemble du dissipateur thermique.

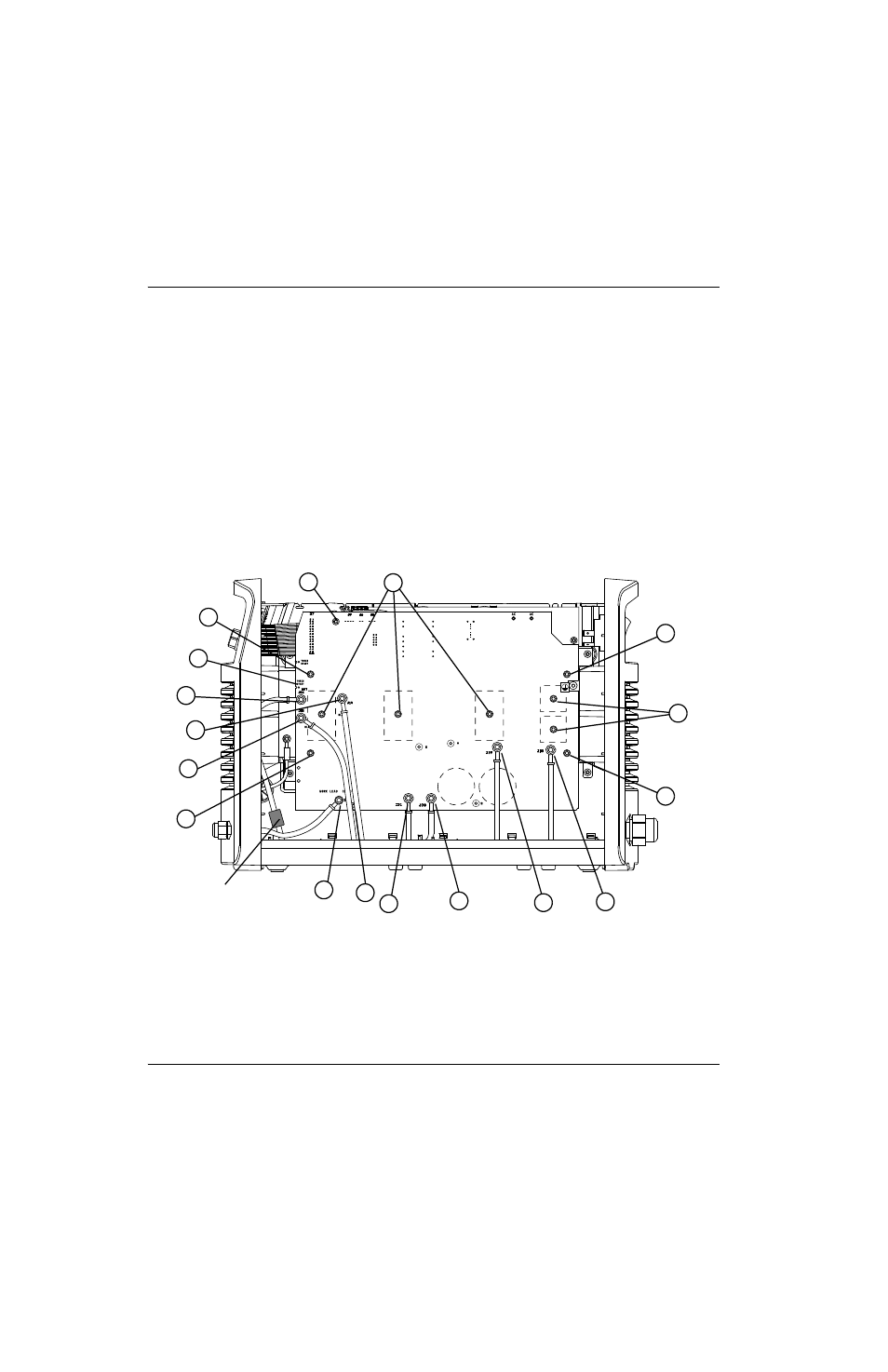

Figure 49
WORK LEAD (BLK)
AC AC
R
w
TORCH START
BLK
BLK
B
TORCH START
1
2
4
3
2
2
1
2
11
12
13
5
6
7
8 9 10
Ferrite uniquement sur les sources
de courant CE
1 Vis de retenue (2)
2 Vis de montage de dissipateur thermique (4)
3 J12 (connecteur TORCH START)
4 J13
5 J14
6 J15
7 J22 (câble de retour)
8 J21
9 J20
10 J19
11 J18
12 Vis du pont de diodes en entrée (2)
13 Vis de l’IGBT (3)
