6 – Remplacement des composants de la source de courant
4. Placer la cartouche filtrante dans la cuve de
filtre à air. Appuyer sur le raccord en plastique
du haut de la cartouche filtrante jusqu’à
entendre qu’il est bien en place.
5. Positionner la cuve de filtre derrière les fils du
ventilateur. Visser la cuve de filtre dans le filtre
à air. Serrer à la main la cuve de filtre.
 Attention de ne pas coincer les fils du
ventilateur derrière la cuve de filtre lors
de l’installation de la cuve.
6. Raccorder le tuyau de vidange
au raccord situé sur la partie inférieure
de la cuve de filtre.
7. S’assurer que l’autre extrémité du tuyau
de vidange est bien enfoncée dans l’orifice
situé sur le socle de la source de courant.

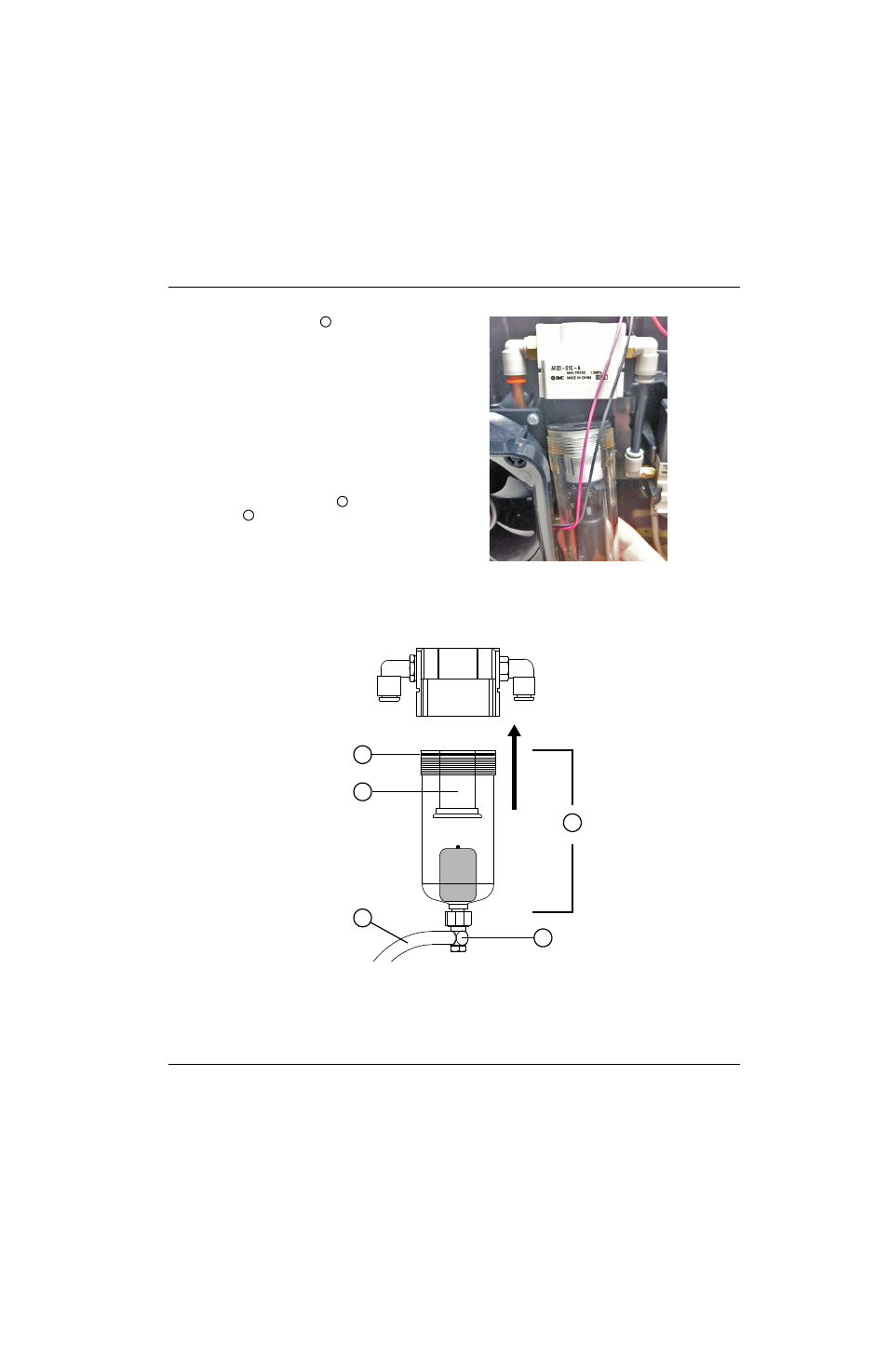

Figure 68
8. Si elle a été retirée précédemment, remettre l’enceinte du ventilateur en place.
