Powermax30 AIR Manuel de service 808852 199
7 – Remplacement des composants de la torche
Remplacement du faisceau de torche
Pour des détails sur comment retirer un ancien faisceau de torche de la source de courant et connecter un nouveau
faisceau, consulter
Remplacement du faisceau de torche et du serre-câble à la page 146.
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Déposer tous les composants de la torche. Consulter Dépose de la poignée à la page 189.

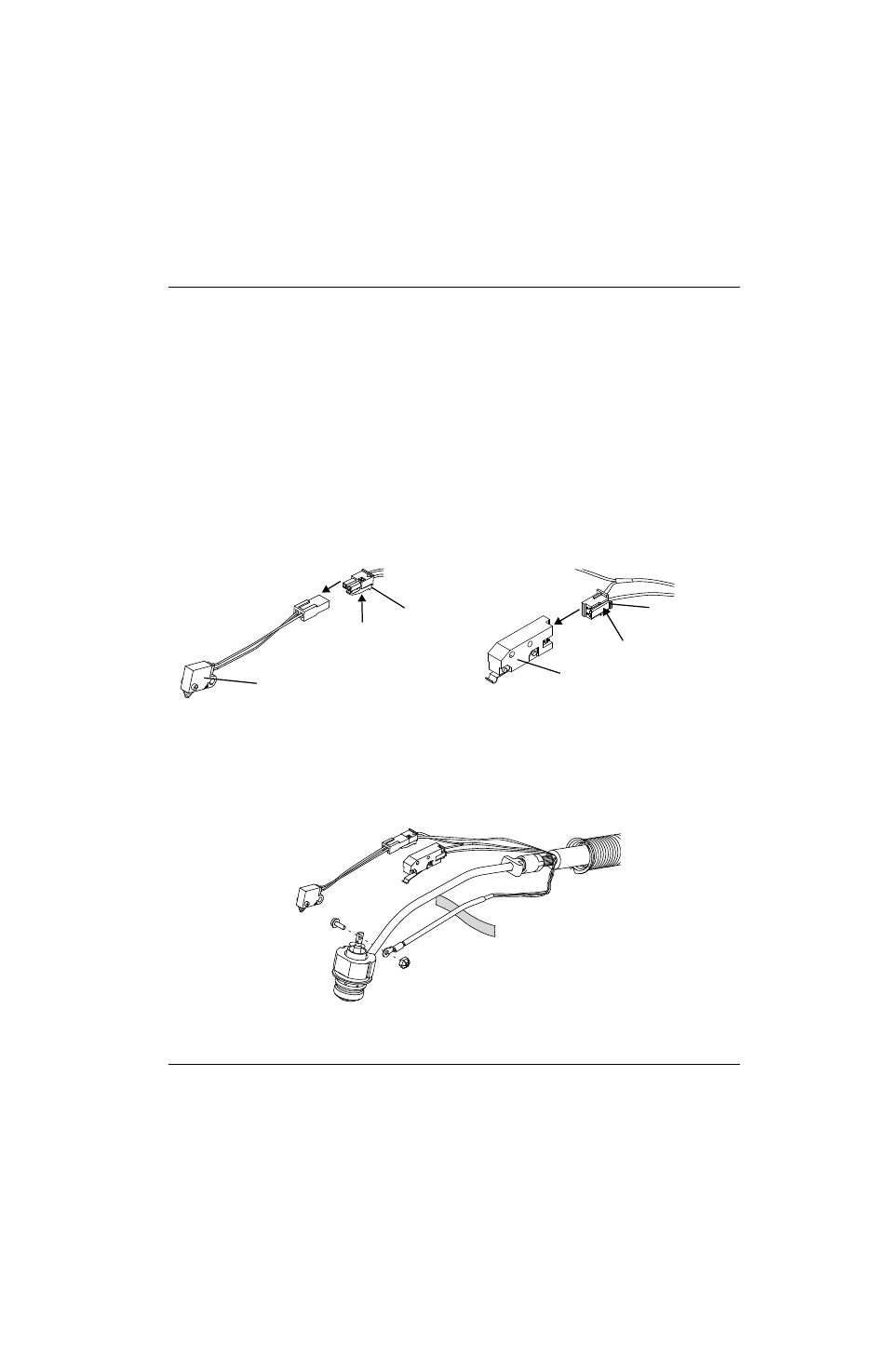

2. Débrancher le contacteur de détection de la buse et l’interrupteur de démarrage.
Figure 103
3. Retirer la vis qui fixe le câble électrique de la torche au corps de la torche. Mettre de côté l’écrou et la vis.
4. Retirer le ruban qui fixe le câble électrique de la torche au corps de la torche.
Figure 104
Kit Description
428176 Kit : Faisceau de torche Air T30 de 4,6 m avec serre-câble
Contacteur de détection de buse
Languette Languette
Interrupteur de démarrage
Retirer le ruban pour déposer
