Powermax30 AIR Manuel de service 808852
93
5 – Dépannage et tests de système
Test 8 – Ventilateur
Tester le bon fonctionnement du ventilateur (M1).
1. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
2. Déposer le couvercle et la poignée de la source de courant. Consulter Dépose du couvercle de la source de courant
3. Retirer la barrière de composant. Consulter Retrait de la barrière de composant à la page 102.
4. Placer un cavalier entre la terre (consulter la Figure 5 à la page 76 pour les options de mise à la terre) et le contact 3
à J5 (fil noir, consulter la
5. Rebrancher l’alimentation électrique, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
6. Si le ventilateur ne fonctionne pas, le remplacer. Consulter Remplacement du ventilateur à la page 157.

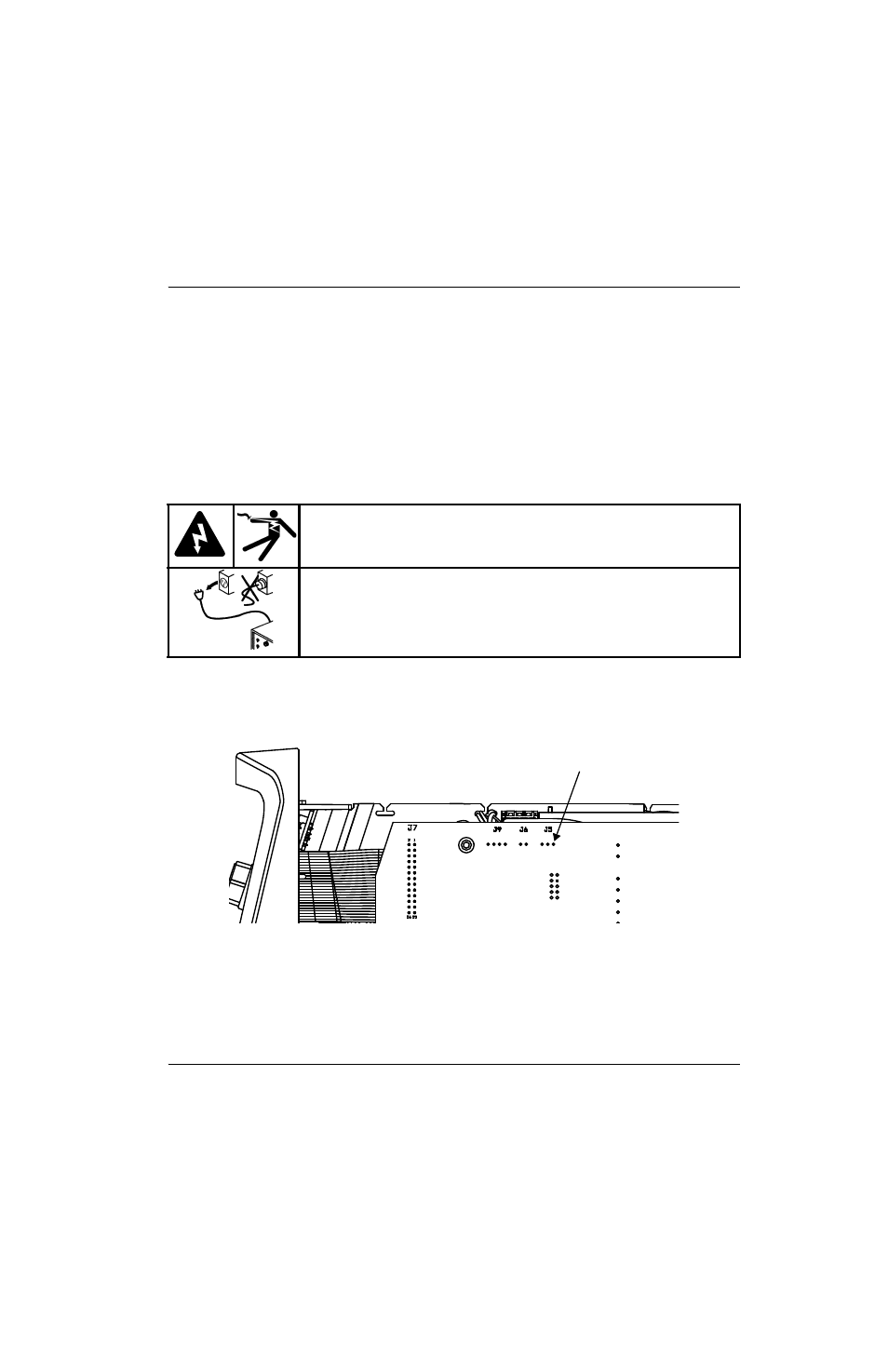

Figure 18
En raison de fonctions de protection de la puce de l’entraînement du ventilateur, ce test
peut générer une erreur. Ne pas tenir compte de cette erreur si elle se produit suite à un
test du ventilateur. Le but du test du ventilateur est de vérifier si ce dernier fonctionne
correctement et non de tester son circuit d’entraînement.
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Faire preuve d’une grande vigilance lors de tout travail à proximité de circuits
électriques sous tension. Des tensions dangereuses sont présentes au sein
de la source de courant qui peuvent provoquer des blessures potentiellement
mortelles.
Consulter AVERTISSEMENT ! à la page 57 avant de poursuivre.
