Powermax30 AIR Manuel de service 808852 123
6 – Remplacement des composants de la source de courant

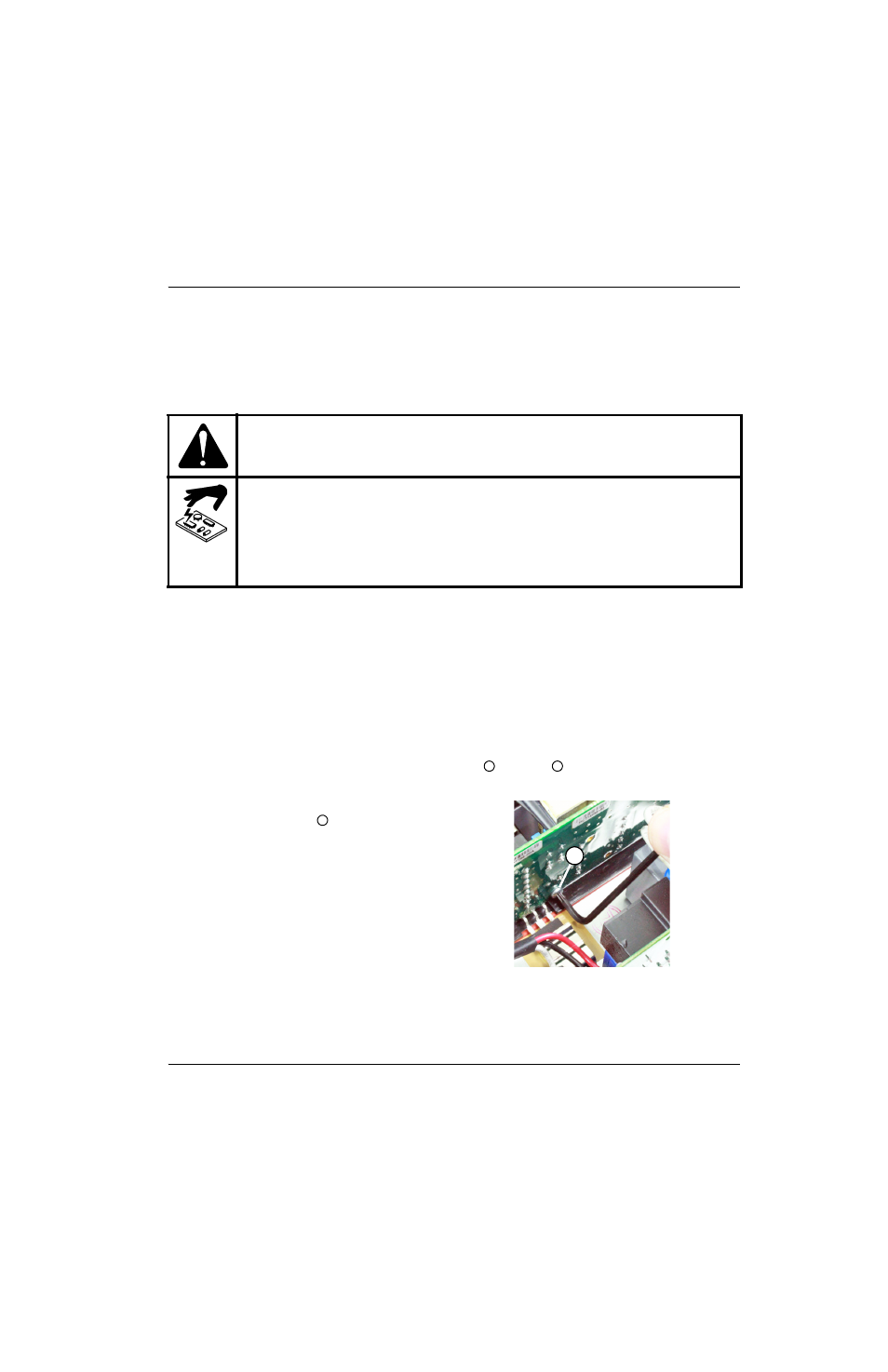

Remplacement du circuit imprimé d’entrainement du compresseur
Retrait du circuit imprimé d’entrainement du compresseur
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Retrait de la barrière de composant à la page 102.
2. Retirer les connecteurs de fils du circuit imprimé d’entrainement du compresseur à J1, J2 et J3. Consulter
la Figure 42 à la page 124.
3. Retirer les vis qui fixent les pinces couvrant le transistor MOS et la diode . Retirer les pinces et les mettre
de côté.
4. Utiliser un tournevis TORX ® à angle droit pour
desserrer la vis de retenue près du bas du circuit
imprimé d’entrainement du compresseur, juste
au-dessus du dissipateur thermique. Ne pas retirer
la vis.
 Un quart ou un demi tour de la vis devrait
la desserrer suffisamment pour pouvoir
retirer le circuit imprimé d’entrainement
du compresseur.
Numéro de kit Description
428401 Kit : Circuit imprimé d’entrainement du compresseur (comprend lames thermostatiques et
ruban polyimide) (141298)
ATTENTION !
L’électricité statique peut endommager les cartes de circuits imprimés. Les précautions
qui s’imposent doivent être respectées lors de la manipulation des cartes de circuits
imprimés.
Les cartes de circuits imprimés doivent être rangées dans des contenants antistatiques.
L’utilisateur doit porter un bracelet antistatique lors de la manipulation des cartes
de circuits imprimés.
4 5
6
6
